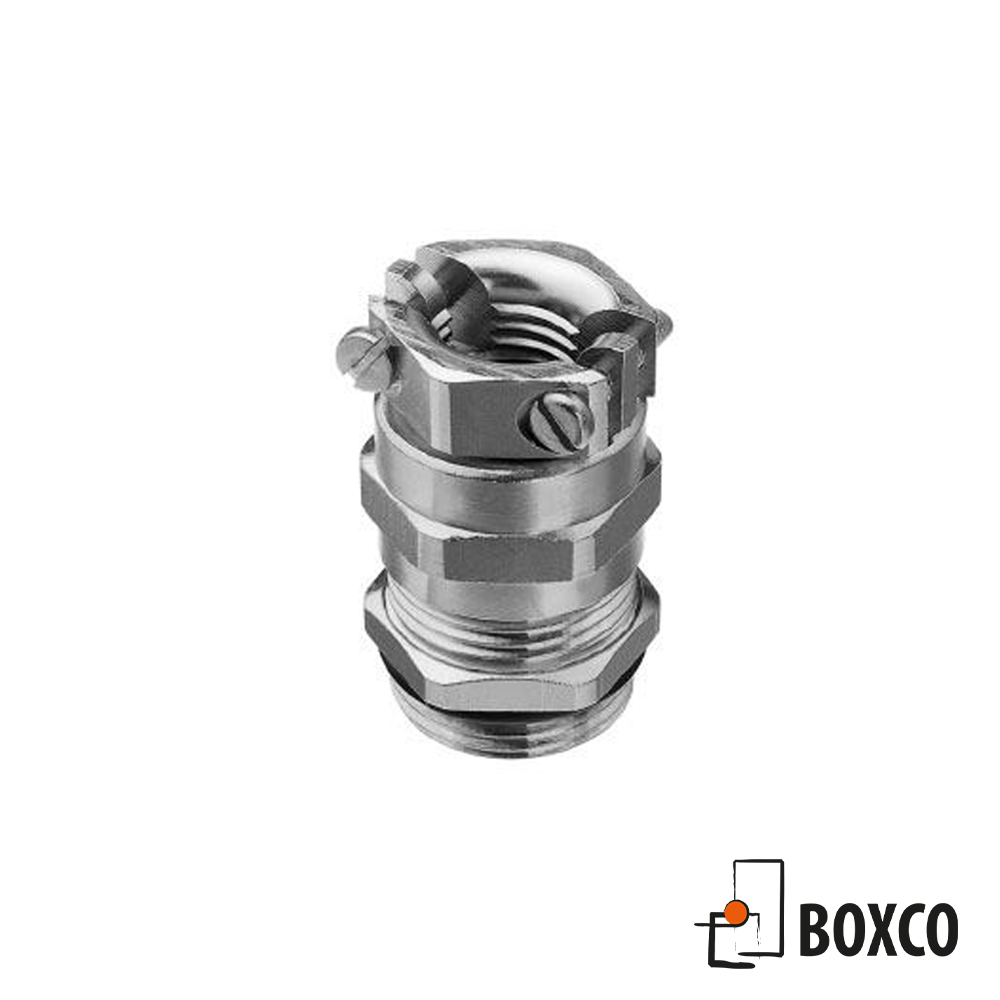

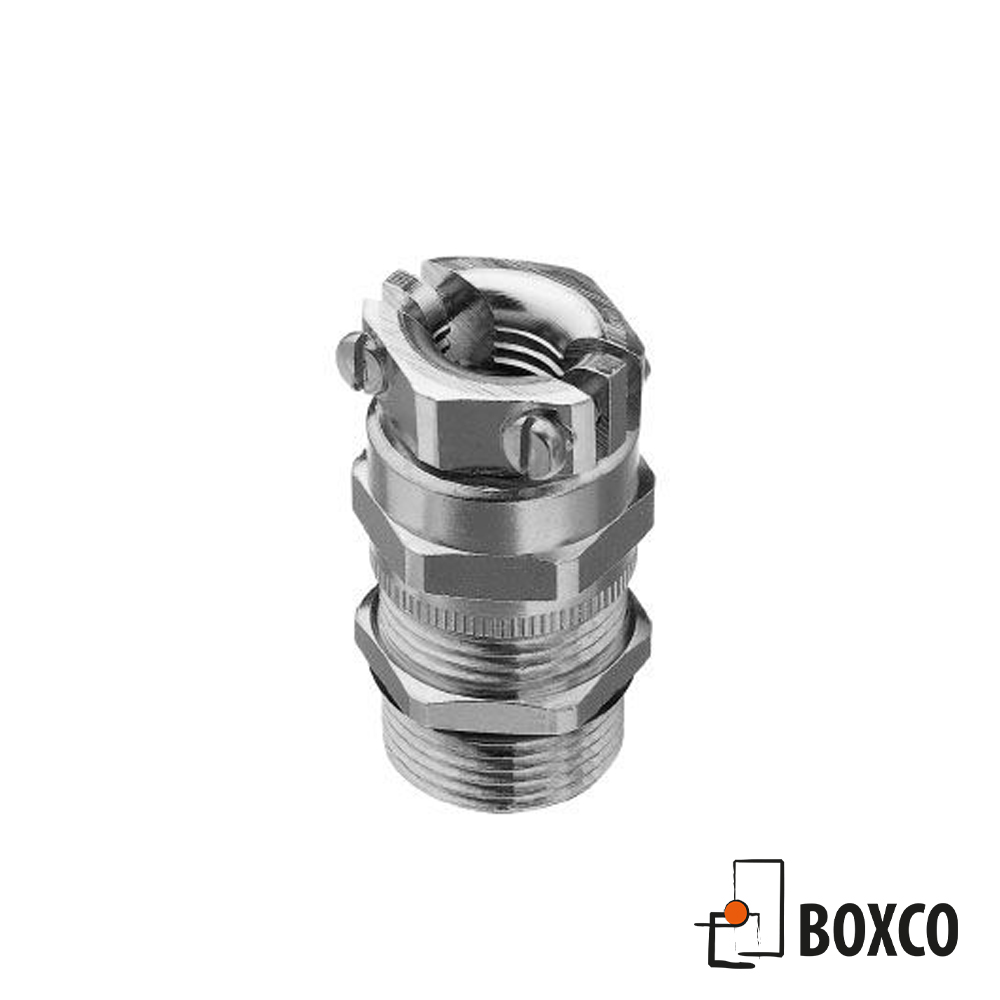

WAZU – Metallförskruvning EMC – Serie 158.00 / 158.20

Name: WAZU - EMV / Z Metallförskruvning EMC (M), (Pg), (NPT) - Serie 158.00 / 158.20 - Boxco AB
SKU: 158.00

Egenskaper:
Standard EMC förskruvning från Hummel – Serie HSK-MZ-EMV. Finns i M/Pg/NPT gänga. Håller upp till IP 69K. Lång eller kort gänga. Med extra dragavlastning och böjskydd

Ställ en fråga Ladda ner produktkatalog

Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Kort mm
158.1507	M 12 x 1.5	3 – 6.5	14	26	5
158.1710	M 16 x 1.5	6 – 10	20	30	6
158.2014	M 20 x 1.5	10 – 14	24	33	6
158.2518	M 25 x 1.5	13 – 18	30	37	7
158.3225	M 32 x 1.5	18 – 25	40	43	8
158.4032	M 40 x 1.5	22 – 32	50	50	8
158.5031	M 50 x 1.5	25 – 31	57	51	9
158.5038	M 50 x 1.5	32 – 38	57	51	9
158.6335	M 63 x 1.5	29 – 35	68 / 64	52	10
158.6344	M 63 x 1.5	37 – 44	68 / 64	52	10
158.1507.20	M 12 x 1.5	3 – 6.5	14	26	10
158.1710.20	M 16 x 1.5	6 – 10	20	30	10
158.2014.20	M 20 x 1.5	10 – 14	24	33	10
158.2518.20	M 25 x 1.5	13 -18	30	37	12
158.3225.20	M 32 x 1.5	18 -25	40	43	12
158.4032.20	M 40 x 1.5	22 -32	50	50	15

PG gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Kort mm
158.0707	Pg 7	3 – 6.5	14	26	5
158.0908	Pg 9	4 – 8	17	28	6
158.1110	Pg 11	6 – 10	20	30	6
158.1312	Pg 13.5	7 – 12	22	33	6.5
158.1614	Pg 16	10 – 14	24	33	6.5
158.2118	Pg 21	13 – 18	30	37	7
158.2925	Pg 29	18 – 25	40	43	8
158.3632	Pg 36	22 – 32	50	50	8
158.4231	Pg 42	25 – 31	57	51	9
158.4238	Pg 42	32 – 38	57	51	9
158.4835	Pg 48	29 – 35	64	52	10
158.4844	Pg 48	37 – 44	64	52	10
158.0707.20	Pg 7	3 – 6.5	14	26	10
158.0908.20	Pg 9	4 – 8	17	28	10
158.1110.20	Pg 11	6 – 10	20	30	10
158.1312.20	Pg 13.5	7 – 12	22	33	10
158.1614.20	Pg 16	10 – 14	24	33	10
158.2118.20	Pg 21	13 – 18	30	37	12
158.2925.20	Pg 29	18 – 25	40	43	12
158.3632.20	Pg 36	22 – 32	50	50	15
158.4231.20	Pg 42	25 – 31	57	51	15
158.4238.20	Pg 42	32 – 38	57	51	15
158.4835.20	Pg 48	29 – 35	64	52	15
158.4844.20	Pg 48	37 – 44	64	52	15

NPT gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Kort mm
158.3908	3/8 NPT	4 – 8	19 / 17	28	15
158.1912	1/2 NPT	7 – 12	24 / 22	33	13
158.3518	3/4 NPT	13 – 18	30	37	13

Egenskaper

Material	Nickelpläterat mässing
Kläminsats:	PA (Nylon)
Innerpackning	NBR
O-ring	NBR
Dragavlasting	Enl. EN 50262, version A*
Temperaturområde	-40°C till 100°C
Skyddsklass	IP 68

*Gäller endast mettrisk gänga
