Ex/EMC förskruvning – Serie 158.10 / 158.30

Name: Ex/EMC förskruvning – Serie 158.10 / 158.30 - Boxco AB
SKU: 158.10

Egenskaper:

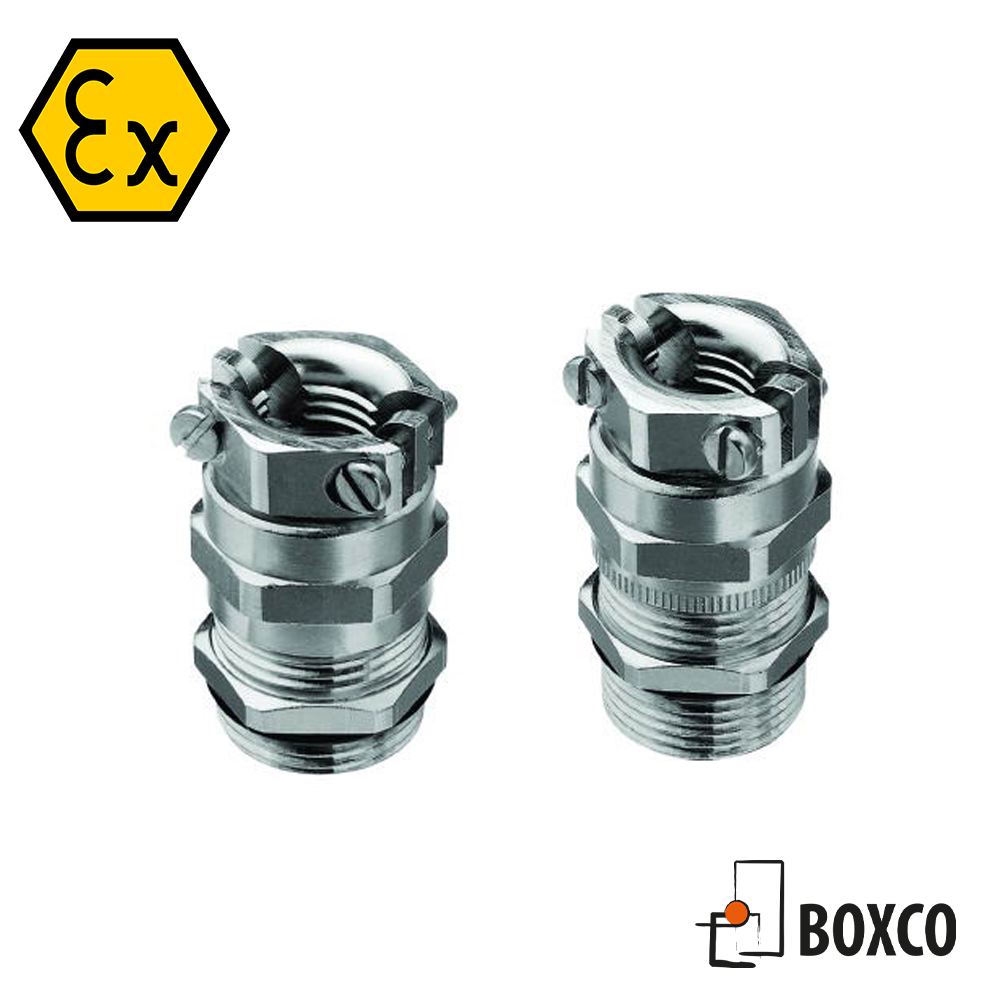

EX/EMC metallförskruvning från Hummel med extra dragavlastning – Serie HSK-MZ-EMV-Ex. Finns i lång och kort M, Pg och NPT gänga. IP 68.

Ställ en fråga Ladda ner produktkatalog

Ex/EMC förskruvning - Serie 158.10 / 158.30

Ställ en fråga Ladda ner produktkatalog

M gänga

Boxco art.nr	Hummel art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL mm
Kort anslutningsgänga
158.1507.10	1.617.1200.50	M 12 x 1.5	3 -6.5	14	26	6.5
158.1710.10	1.617.1600.50	M 16 x 1.5	6 -10	20	30	6
158.2014.10	1.617.2000.50	M 20 x 1.5	10 -14	24	33	6
158.2518.10	1.617.2500.50	M 25 x 1.5	14 -18	30	37	7
158.3225.10	1.617.3200.50	M 32 x 1.5	20 -25	40	43	8
158.4032.10	1.617.4000.50	M 40 x 1.5	24 -32	50	50	8
158.5038.10	1.617.5000.50	M 50 x 1.5	32 -38	57	51	9
158.6344.10	1.617.6300.50	M 63 x 1.5	37 -44	68 / 64	52	10

Boxco art.nr	Hummel art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL mm
Lång anslutningsgänga
158.1507.30	1.617.1200.30	M 12 x 1.5	3 -6.5	14	26	10
158.1710.30	1.617.1600.30	M 16 x 1.5	6 -10	20	30	10
158.2014.30	1.617.2000.30	M 20 x 1.5	10 -14	24	33	10
158.2518.30	1.617.2500.30	M 25 x 1.5	14 -18	30	37	12
158.3225.30	1.617.3200.30	M 32 x 1.5	20 -25	40	43	12
158.4032.30	1.617.4000.30	M 40 x 1.5	24 -32	50	50	15

PG gänga

Boxco art.nr	Hummel art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL mm
Kort anslutningsgänga
158.0707.10	1.617.0700.01	Pg 7	3 -6.5	14	26	5
158.0908.10	1.617.0900.01	Pg 9	4 -8	17	28	6
158.1110.10	1.617.1100.01	Pg 11	6 -10	20	30	6
158.1312.10	1.617.1300.01	Pg 13.5	7 -12	22	33	6.5
158.1614.10	1.617.1600.01	Pg 16	10 -14	24	33	6.5
158.2118.10	1.617.2100.01	Pg 21	13 -18	30	37	7
158.2925.10	1.617.2900.01	Pg 29	20 -25	40	43	8
158.3632.10	1.617.3600.01	Pg 36	24 -32	50	50	8
158.4238.10	1.617.4200.01	Pg 42	32 -38	57	51	9
158.4844.10	1.617.4800.01	Pg 48	37 -44	64	52	10

Boxco art.nr	Hummel art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL mm
Lång anslutningsgänga
158.0707.30	1.617.0700.60	Pg 7	3 -6.5	14	26	10
158.0908.30	1.617.0900.60	Pg 9	4 -8	17	28	10
158.1110.30	1.617.1100.60	Pg 11	6 -10	20	30	10
158.1312.30	1.617.1300.60	Pg 13.5	7 -12	22	33	10
158.1614.30	1.617.1600.60	Pg 16	10 -14	24	33	10
158.2118.30	1.617.2100.60	Pg 21	13 -18	30	37	12
158.2925.30	1.617.2900.60	Pg 29	20 -25	40	43	12
158.3632.30	1.617.3600.60	Pg 36	24 -32	50	50	15
158.4238.30	1.617.4200.60	Pg 42	32 -38	57	51	15
158.4844.30	1.617.4800.60	Pg 48	37 -44	64	52	15

NPT gänga

Boxco art.nr	Hummel art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL mm
158.3908.10	1.617.3800.70	3/8 NPT	4 -8	19 / 17	28	15
158.1912.10	1.617.1200.70	1/2 NPT	7 -12	24 / 22	33	13
158.3518.10	1.617.3500.70	3/4 NPT	13 -18	30	37	13

Specifikationer

Material	Nickelpläterad mässing
Kläminsats:	PA (Nylon)
Innerpackning	NBR
O-ring	NBR
Temperaturområde	-20°C till 95°C
Skyddsklass	IP 68
Certifikat:	DMT 03 ATEX E 051 X
