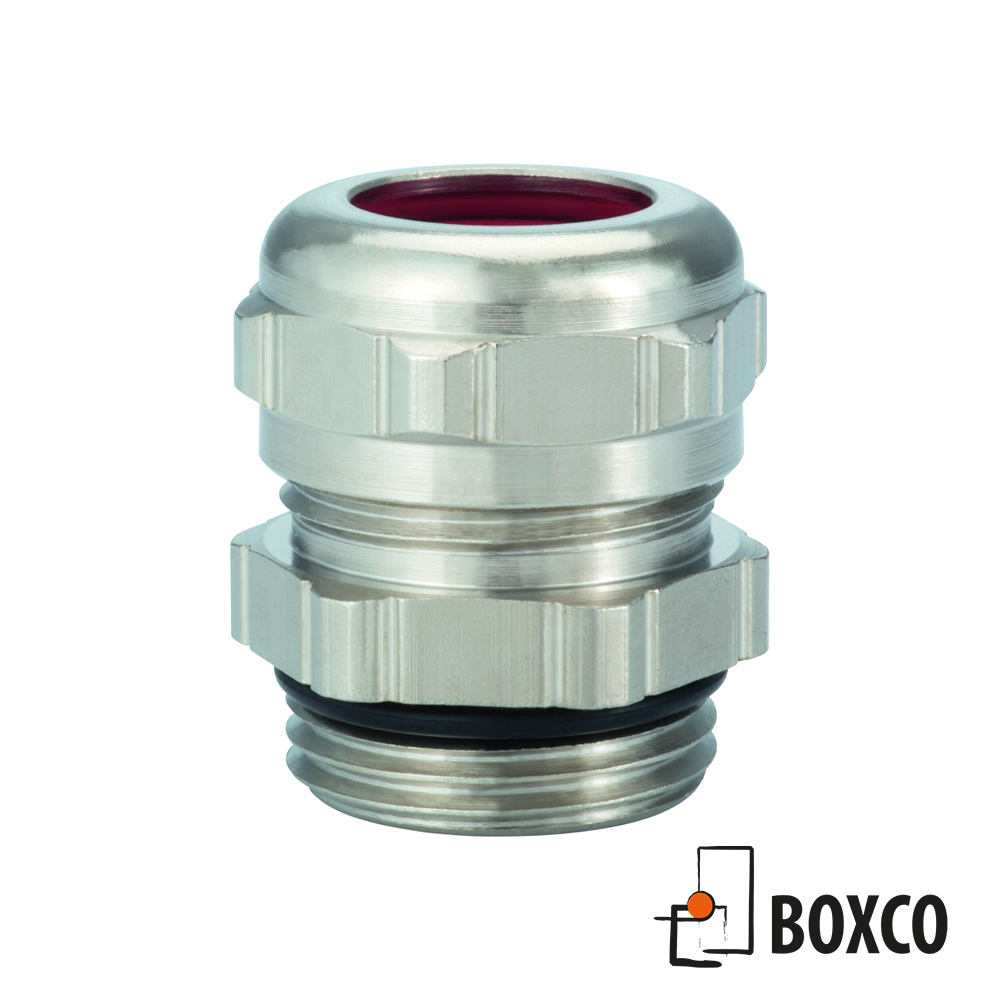

Uni-Dicht Metallförskruvning – Serie 103.00

Metallförskruvning i serie Uni-Dicht från Pflitsch. Kort M-gänga. Finns i storlek upp till M80 x 2 mm.

Ställ en fråga Ladda ner produktkatalog
Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
103.1507 M 12 x 1.5 4 – 6.5 14 20 5
103.1707 M 16 x 1.5 4 – 6.5 18 20 6
103.1708 M 16 x 1.5 5 – 8 18 20 6
103.1710 M 16 x 1.5 6.5 – 9.5 18 20 6
103.2007 M 20 x 1.5 4 – 6.5 22 20 6
103.2008 M 20 x 1.5 5 – 8 22 20 6
103.2010 M 20 x 1.5 6.5 – 9.5 22 20 6
103.2011 M 20 x 1.5 7 – 10.5 22 20 6
103.2307 M 20 x 1.5 4 – 6.5 22 21 6.5
103.2308 M 20 x 1.5 5 – 8 22 21 6.5
103.2310 M 20 x 1.5 6.5 – 9.5 22 21 6.5
103.2311 M 20 x 1.5 7 – 10.5 22 21 6.5
103.2313 M 20 x 1.5 9 – 13 22 21 6.5
103.2507 M 25 x 1.5 4 – 6.5 28 21 7.5
103.2508 M 25 x 1.5 5 – 8 28 21 7.5
103.2510 M 25 x 1.5 6.5 – 9.5 28 21 7.5
103.2511 M 25 x 1.5 7 – 10.5 28 21 7.5
103.2513 M 25 x 1.5 9 – 13 28 21 7.5
103.2516 M 25 x 1.5 11.5 – 15.5 28 21 7.5
103.3211 M 32 x 1.5 7 – 10.5 35 25 8
103.3213 M 32 x 1.5 9 – 13 35 25 8
103.3216 M 32 x 1.5 11.5 – 15.5 35 25 8
103.3218 M 32 x 1.5 14 – 18 35 25 8
103.3221 M 32 x 1.5 17 – 20.5 35 25 8
103.4016 M 40 x 1.5 11.5 – 15.5 43 25 8
103.4018 M 40 x 1.5 14 – 18 43 25 8
103.4021 M 40 x 1.5 17 – 20.5 43 25 8
103.4025 M 40 x 1.5 20 – 25 43 25 8
103.4028 M 40 x 1.5 24 – 28 43 25 8
103.5032 M 50 x 1.5 27 – 32 54 28 9
103.5034 M 50 x 1.5 29 – 34 54 28 9
103.5036 M 50 x 1.5 32 – 36 54 28 9
103.5040 M 50 x 1.5 36 – 40 57 30 10
103.6344 M 63 x 1.5 39 – 44 68 30 10
103.6345 M 63 x 1.5 40 – 45 81 56 16
103.6351 M 63 x 1.5 45 – 51 81 56 16
103.6356 M 63 x 1.5 51 – 56 81 56 16
103.7447 M 75 x 1.5 42 – 47 81 47 15
103.7452 M 75 x 1.5 45 – 52 81 47 15
103.7455 M 75 x 1.5 51 – 55 81 47 15
103.7458 M 75 x 1.5 54 – 58 81 47 15
103.7245 M 72 x 2 40 – 45 81 58 16
103.7251 M 72 x 2 45 – 51 81 58 16
103.7256 M 72 x 2 51 – 56 81 58 16
103.8057 M 80 x 2 52 – 57 95 61 15
103.8064 M 80 x 2 58 – 64 95 61 15
103.8070 M 80 x 2 63 – 70 95 61 15

Egenskaper

Material Nickelpläterad mässing
Innerpackning TPE (M)
O-ring NBR
Temperaturområde -40°C till 130°C
Skyddsklass IP 68
