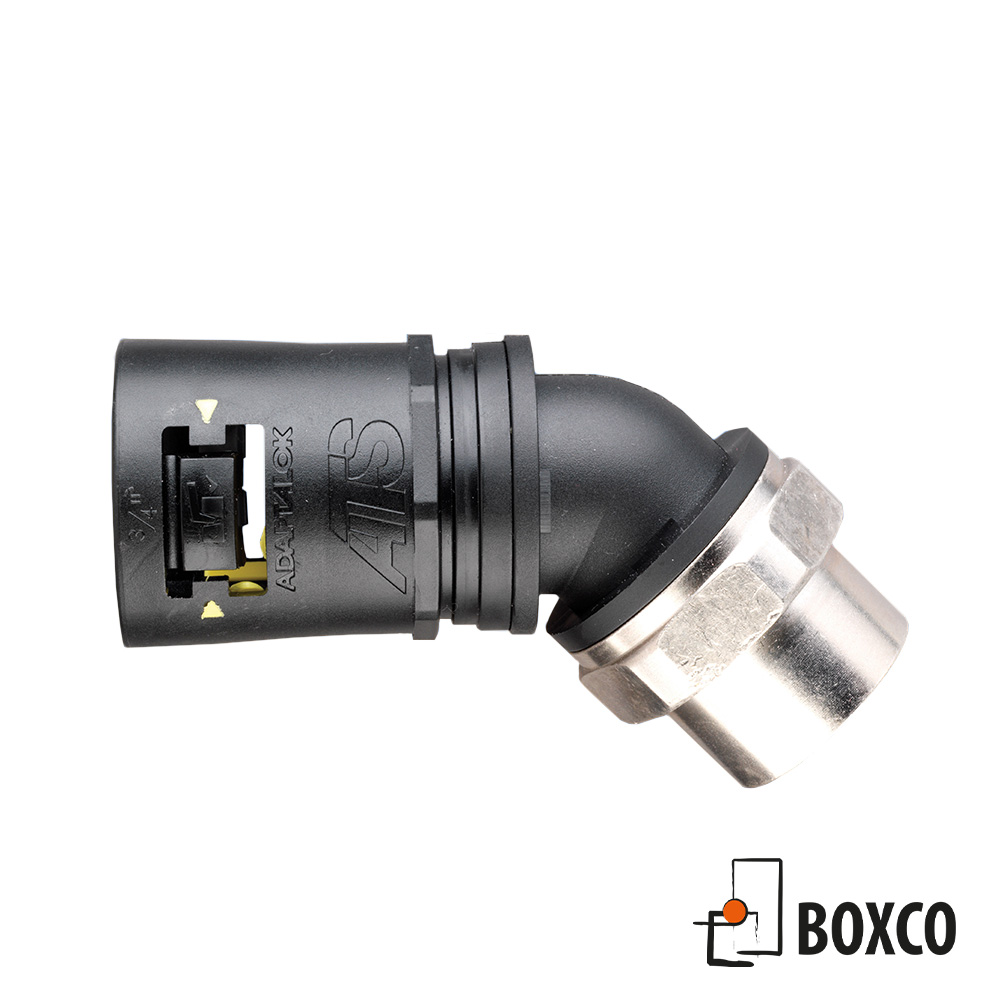

45° Vinkelkoppling – Roterbar inre gänga
För montering på yttergängor eller andra kopplingar.
Få IP69k utan lösa delar. Tryck i slangen i kopplingen och vrid 90° och ert montage är klart!
Gul isolerande elastomer som standard enl IEC61386
Blå isolerande elastomer för att uppfylla UL1696
| art.nr (standard) | art.nr (UL) | NW inner (mm) | NW ytter (mm) | Metrisk Gänga |
| AT13/M16/SF45-BKY | AT13/M16/SF45-BKB | 10 | 13 | M16 |
| AT16/M16/SF45-BKY | AT16/M16/SF45-BKB | 13 | 16 | M16 |
| AT21/M20/SF45-BKY | AT21/M20/SF45-BKB | 17 | 21 | M20 |
| AT28/M25/SF45-BKY | AT28/M25/SF45-BKB | 23 | 28 | M25 |
| AT34/M32/SF45-BKY | AT34/M32/SF45-BKB | 29 | 34 | M32 |
| AT42/M40/SF45-BKY | AT42/M40/SF45-BKB | 37 | 42 | M40 |
| AT48/M50/SF45-BKY | AT48/M50/SF45-BKB | 42 | 48 | M50 |
| AT54/M50/SF45-BKY | AT54/M50/SF45-BKB | 50 | 54 | M50 |
| AT54/M63/SF45-BKY | AT54/M63/SF45-BKB | 50 | 54 | M63 |
| art.nr (standard) | art.nr (UL) | NW inner (mm) | NW ytter (mm) | NPT Gänga |
| AT13/038/SF45-BKY | AT13/038/SF45-BKB | 10 | 13 | 3/8″ |
| AT16/038/SF45-BKY | AT16/038/SF45-BKB | 13 | 16 | 3/8″ |
| AT21/050/SF45-BKY | AT21/050/SF45-BKB | 17 | 21 | 1/2″ |
| AT28/075/SF45-BKY | AT28/075/SF45-BKB | 23 | 28 | 3/4″ |
| AT34/100/SF45-BKY | AT34/100/SF45-BKB | 29 | 34 | 1″ |
| AT42/125/SF45-BKY | AT42/125/SF45-BKB | 37 | 42 | 1 1/4″ |
| AT48/150/SF45-BKY | AT48/150/SF45-BKB | 42 | 48 | 1 1/2″ |
| AT54/200/SF45-BKY | AT54/200/SF45-BKB | 50 | 54 | 2″ |
| Material | Polyamid 66 (Nylon) / TPE |
| Färg: | Elastomer: Gul (YW), Blå (BE) |
| Koppling: Svart (BK), Grå (GY) | |
| Temperaturområde | Rörliga applikationer: -45°C till +120°C |
| Statiska applikationer: -50°C till +120°C | |
| Skyddsklass | Använd följande skyddsslang: |
| IP66: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP67: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP68: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP69K: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| Egenskaper: | Roterbar gänga |
| Godkännanden: | Gul elastomer (IEC61386) |
| Blå elastomer (UL1696) | |
| London Underground Engineering Standard 2-01001-002 | |
| Lloyds Register | |
| NF F 16-101/102 | |
| DIN5510 (Deutsch Bahn) |
