ATS typ C90° IP69k slangkoppling

Name: Slangkoppling - ATS typ C90° IP69k - Boxco AB
SKU: ce758408f6ef

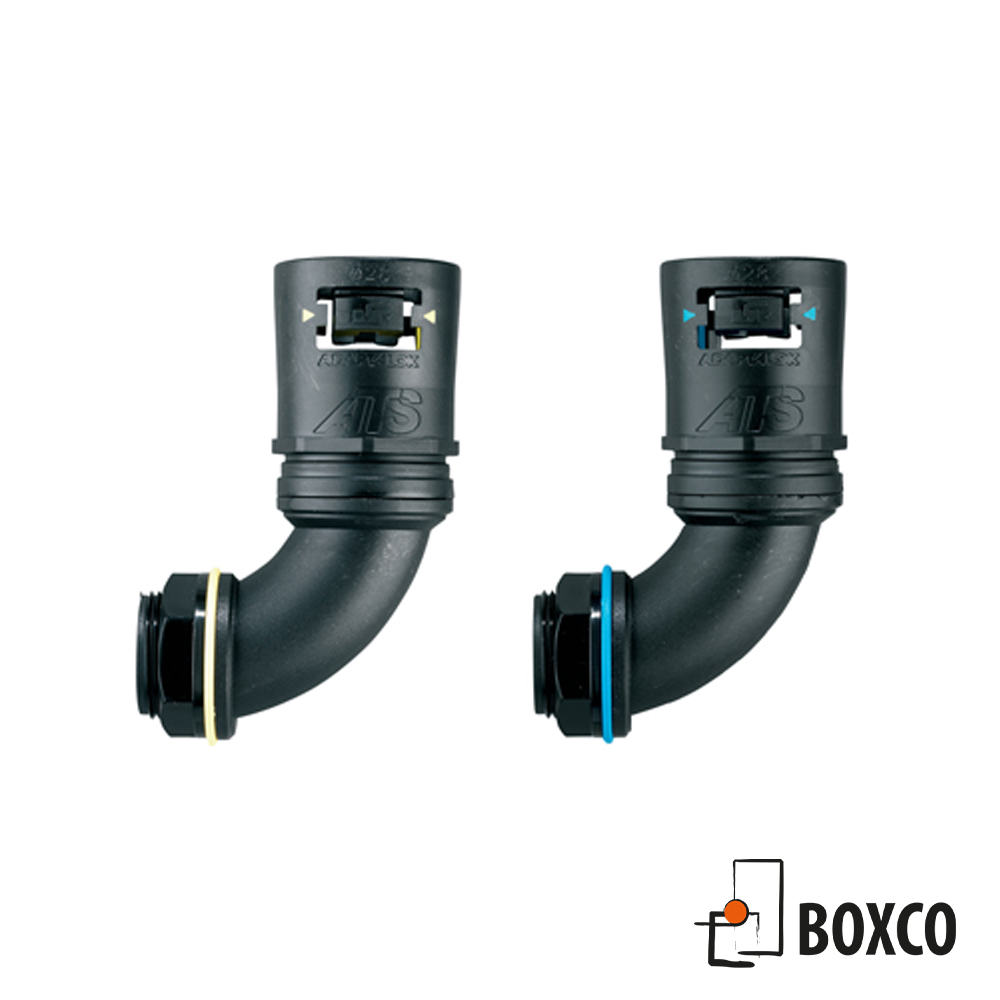

90° Vinkelkoppling – Fast yttre gänga

Få IP69k utan lösa delar. Tryck i slangen i kopplingen och vrid 90° och ert montage är klart!
För montering i gängade hål eller ”knockouts”. Kontramutter medföljer endast kopplingar med Metrisk och NPT gänga.

Gul isolerande elastomer som standard enl IEC61386
Blå isolerande elastomer för att uppfylla UL1696

Ställ en fråga Ladda ner produktkatalog

Ställ en fråga Ladda ner produktkatalog

M Gänga

art.nr (standard)	art.nr (UL)	NW inner (mm)	NW ytter (mm)	Metrisk Gänga
AT13/M16/C90-BKY	AT13/M16/C90-BKB	10	13	M16
AT16/M16/C90-BKY	AT16/M16/C90-BKB	13	16	M16
AT16/M20/C90-BKY	AT16/M20/C90-BKB	13	16	M20
AT21/M20/C90-BKY	AT21/M20/C90-BKB	17	21	M20
AT28/M25/C90-BKY	AT28/M25/C90-BKB	23	28	M25
AT34/M32/C90-BKY	AT34/M32/C90-BKB	29	34	M32
AT42/M40/C90-BKY	AT42/M40/C90-BKB	37	42	M40
AT48/M50/C90-BKY	AT48/M50/C90-BKB	42	48	M50
AT54/M50/C90-BKY	AT54/M50/C90-BKB	50	54	M50
AT54/M63/C90-BKY	AT54/M63/C90-BKB	50	54	M63

PF Gänga

art.nr (standard)	NW inner (mm)	NW ytter (mm)	PF Gänga
AT13/PF038/C90-BKY	10	13	3/8″
AT16/PF038/C90-BKY	13	16	3/8″
AT16/PF050/C90-BKY	13	16	1/2″
AT21/PF050/C90-BKY	17	21	1/2″
AT28/PF075/C90-BKY	23	28	3/4″
AT34/PF100/C90-BKY	29	34	1″
AT42/PF125/C90-BKY	37	42	1 1/4″
AT48PF150/C90-BKY	42	48	1 1/2″
AT54/PF150/C90-BKY	50	54	1 1/2″
AT54/PF200/C90-BKY	50	54	2″

NPT Gänga

art.nr (standard)	art.nr (UL)	NW inner (mm)	NW ytter (mm)	NPT Gänga
AT13/038/C90-BKY	AT13/038/C90-BKB	10	13	3/8″
AT16/038/C90-BKY	AT16/038/C90-BKB	13	16	3/8″
AT16/050/C90-BKY	AT16/050/C90-BKB	13	16	1/2″
AT21/050/C90-BKY	AT21/050/C90-BKB	17	21	1/2″
AT28/075/C90-BKY	AT28/075/C90-BKB	23	28	3/4″
AT34/100/C90-BKY	AT34/100/C90-BKB	29	34	1″
AT42/125/C90-BKY	AT42/125/C90-BKB	37	42	1 1/4″
AT48/150/C90-BKY	AT48/150/C90-BKB	42	48	1 1/2″
AT54/150/C90-BKY	AT54/150/C90-BKB	50	54	1 1/2″
AT54/200/C90-BKY	AT54/200/C90-BKB	50	54	2″

Specifikationer

Material	Polyamid 66 (Nylon) / TPE
Färg:	Elastomer: Gul (YW), Blå (BE)
	Koppling: Svart (BK), Grå (GY)
Temperaturområde	Rörliga applikationer: -45°C till +120°C
	Statiska applikationer: -50°C till +120°C
Skyddsklass	Använd följande skyddsslang:
IP66:	UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
IP67:	UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
IP68:	UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
IP69K:	UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI
Egenskaper:	Fast gänga
Godkännanden:	Gul elastomer (IEC61386)
	Blå elastomer (UL1696)
	London Underground Engineering Standard 2-01001-002
	Lloyds Register
	NF F 16-101/102
	DIN5510 (Deutsch Bahn)
