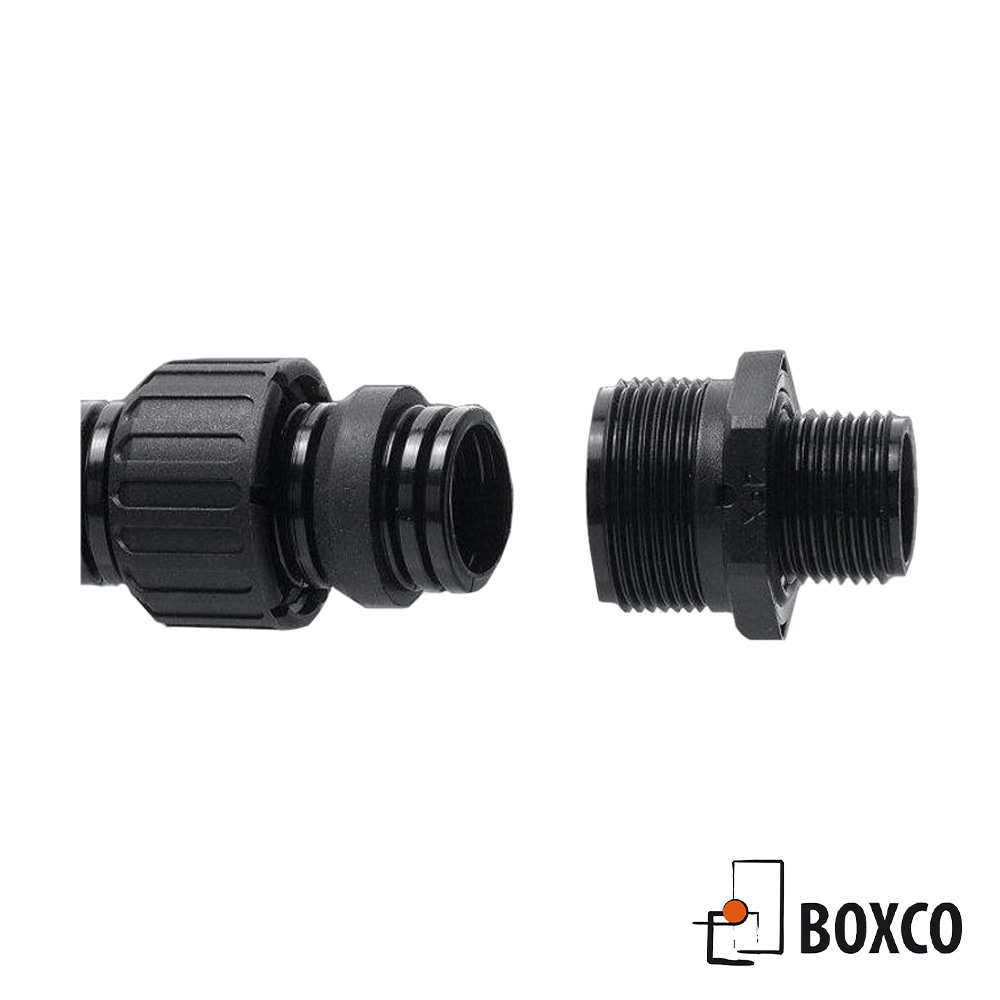

Rak koppling – Fast yttre gänga
För montering i gängade hål eller ”knockouts”.
Kontramutter medföljer endast kopplingar med Metrisk gänga.
| art.nr | NW inner (mm) | NW ytter (mm) | Profil Fin = F, Grov = G | Metrisk Gänga |
| ASF10/M16/A-BK | 7,5 | 10 | F | M16 |
| ASF13/M16/A-BK | 10 | 13 | F | M16 |
| ASF16/M16/A-BK | 13 | 16 | F | M16 |
| ASF16/M20/A-BK | 13 | 16 | F | M20 |
| ASF21/M20/A-BK | 17 | 21 | F | M20 |
| ASC21/M20/A-BK | 17 | 21 | G | M20 |
| ASF28/M25/A-BK | 23 | 28 | F | M25 |
| ASC28/M25/A-BK | 23 | 28 | G | M25 |
| ASF34/M32/A-BK | 29 | 34 | F | M32 |
| ASC34/M32/A-BK | 29 | 34 | G | M32 |
| ASC42/M40/A-BK | 37 | 42 | G | M40 |
| ASC54/M50/A-BK | 50 | 54 | G | M50 |
| art.nr | NW inner (mm) | NW ytter (mm) | Profil Fin = F, Grov = G | PG Gänga |
| ASF10/Pg9/A-BK | 7,5 | 10 | F | Pg9 |
| ASF13/Pg9/A-BK | 10 | 13 | F | Pg9 |
| ASF16/Pg11/A-BK | 13 | 16 | F | Pg11 |
| ASF16/Pg13/A-BK | 13 | 16 | F | Pg13.5 |
| ASF21/Pg16/A-BK | 17 | 21 | F | Pg16 |
| ASC21/Pg16/A-BK | 17 | 21 | G | Pg16 |
| ASF28/Pg21/A-BK | 23 | 28 | F | Pg21 |
| ASC28/Pg21/A-BK | 23 | 28 | G | Pg21 |
| ASF34/Pg29/A-BK | 29 | 34 | F | Pg29 |
| ASC34/Pg29/A-BK | 29 | 34 | G | Pg29 |
| ASC42/Pg36/A-BK | 37 | 42 | G | Pg36 |
| ASC54/Pg48/A-BK | 50 | 54 | G | Pg48 |
| Material | Polyamid 66 (Nylon) |
| Färg: | Svart (BK) (grå mot förfrågan) |
| Temperaturområde | Statiska applikationer: -40°C till +120°C |
| Temperaturområde | Rörliga applikationer: -5°C till +120°C |
| Skyddsklass | Använd följande skyddsslang: |
| IP66: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP67: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP68: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
| IP69K: | UW-PA, UW-PP, UW-PA V0, UW-PAR, PA, PI |
