Reduceringar  – Serie 526.00 / 527.00

Metallreducering från HUGRO. Hexagonal (sexkantad) i M till M och Pg till Pg. IP 54 till IP 68.

Ställ en fråga Ladda ner produktkatalog
Reduceringar  - Serie 526.00 / 527.00
Reduceringar  - Serie 526.00 / 527.00
Ställ en fråga Ladda ner produktkatalog

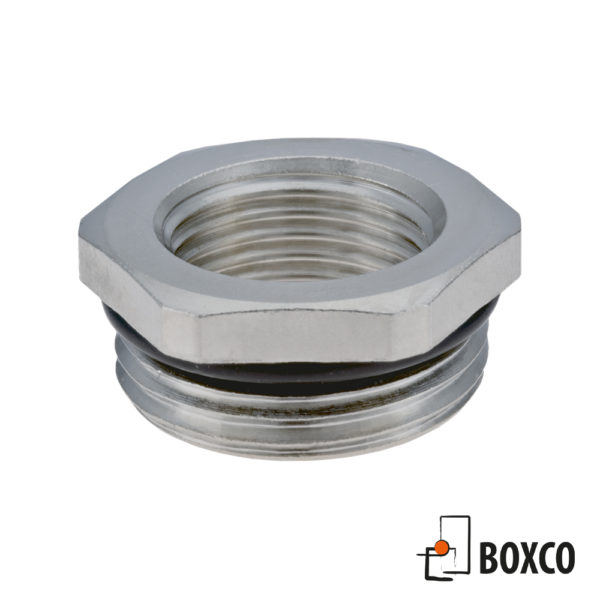

M gänga med O-ring

art.nr Yttergänga Innergänga Nyckelvidd mm H mm GL mm CAD
527.0806 M 8 x 1.25 M 6 x 1 11 13 5 Download
527.1006 M 10 x 1.5 M 6 x 1 13 8 5 Download
527.1008 M 10 x 1.5 M 8 x 1.25 13 13 5 Download
527.1508 M 12 x 1.5 M 8 x 1.25 15 8 5 Download
527.1510 M 12 x 1.5 M 10 x 1.5 15 13 5 Download
527.1710 M 16 x 1.5 M 10 x 1.5 18 8 5 Download
527.1715 M 16 x 1.5 M 12 x 1.5 18 8.5 6 Download
527.2015 M 20 x 1.5 M 12 x 1.5 22 9 6.5 Download
527.2017 M 20 x 1.5 M 16 x 1.5 22 9 6.5 Download
527.2517 M 25 x 1.5 M 16 x 1.5 28 10 7 Download
527.2520 M 25 x 1.5 M 20 x 1.5 28 10 7 Download
527.3220 M 32 x 1.5 M 20 x 1.5 35 11.5 8 Download
527.3225 M 32 x 1.5 M 25 x 1.5 35 11.5 8 Download
527.4025 M 40 x 1.5 M 25 x 1.5 43 12.5 9 Download
527.4032 M 40 x 1.5 M 32 x 1.5 43 12.5 9 Download
527.5032 M 50 x 1.5 M 32 x 1.5 54 14 10 Download
527.5040 M 50 x 1.5 M 40 x 1.5 54 14 10 Download
527.6340 M 63 x 1.5 M 40 x 1.5 68 14 10 Download
527.6350 M 63 x 1.5 M 50 x 1.5 68 14 10 Download
527.7263 M 72 x 2 M 63 x 1.5 80 18 10 Download
527.7450 M 75 x 1.5 M 50 x 1.5 80 17 11 Download
527.7463 M 75 x 1.5 M 63 x 1.5 80 17 11 Download
527.8A63 M 80 x 2 M 63 x 1.5 90 18 10 Download

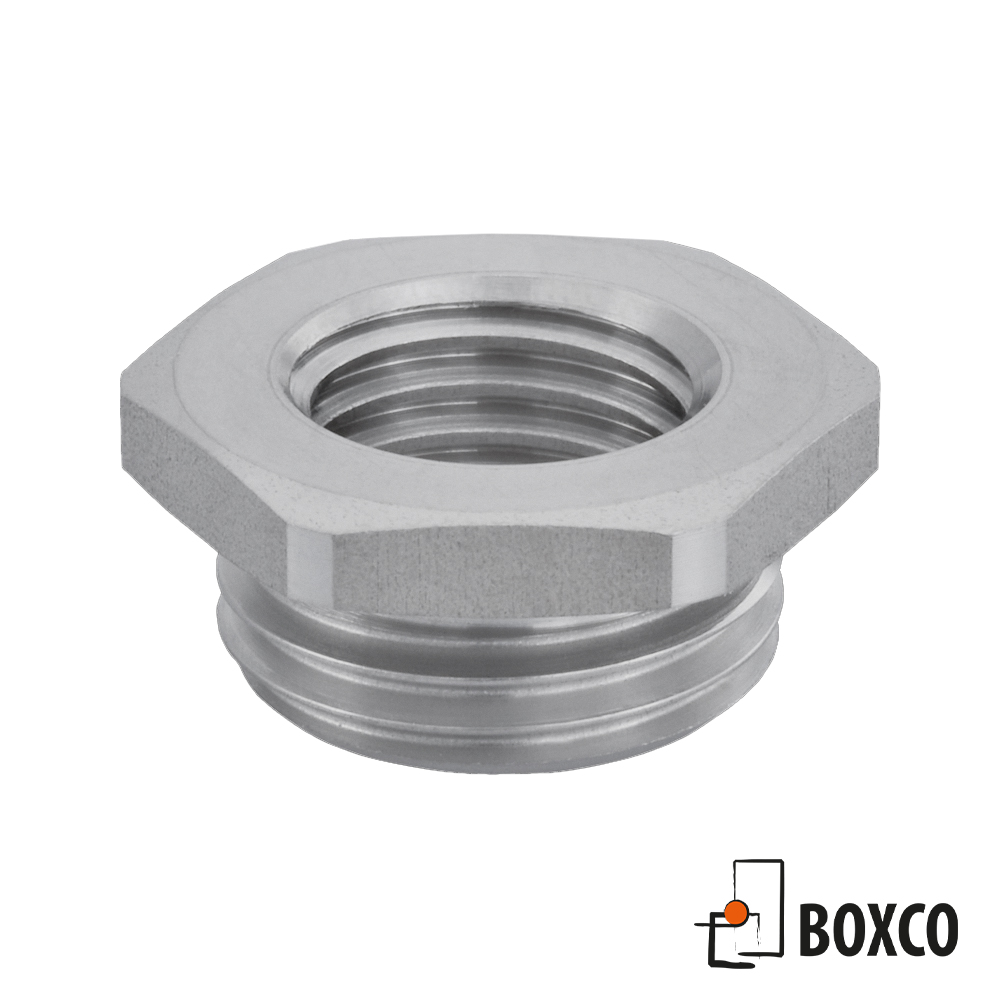

M gänga utan O-ring

art.nr Yttergänga Innergänga Nyckelvidd mm H mm GL mm
526.1715 M 16 x 1.5 M 12 x 1.5 18 8.5 6
526.2015 M 20 x 1.5 M 12 x 1.5 22 9 6.5
526.2017 M 20 x 1.5 M 16 x 1.5 22 9 6.5
526.2517 M 25 x 1.5 M 16 x 1.5 28 10 7
526.2520 M 25 x 1.5 M 20 x 1.5 28 10 7
526.3220 M 32 x 1.5 M 20 x 1.5 35 11.5 8
526.3225 M 32 x 1.5 M 25 x 1.5 35 11.5 8
526.4025 M 40 x 1.5 M 25 x 1.5 43 12.5 9
526.4032 M 40 x 1.5 M 32 x 1.5 43 12.5 9
526.5032 M 50 x 1.5 M 32 x 1.5 54 14 10
526.5040 M 50 x 1.5 M 40 x 1.5 54 14 10
526.6340 M 63 x 1.5 M 40 x 1.5 68 14 10
526.6350 M 63 x 1.5 M 50 x 1.5 68 14 10
526.7263 M 72 x 2 M 63 x 1.5 80 18 10
526.8A63 M 80 x 2 M 63 x 1.5 90 18 10

PG gänga med O-ring

art.nr Yttergänga Innergänga Nyckelvidd mm H mm GL mm
527.0907 Pg 9 Pg 7 17 8.8 6
527.1107 Pg 11 Pg 7 20 9 6
527.1109 Pg 11 Pg 9 20 9 6
527.1307 Pg 13.5 Pg 7 22 9.5 6.5
527.1309 Pg 13.5 Pg 9 22 9.5 6.5
527.1311 Pg 13.5 Pg 11 22 9.5 6.5
527.1607 Pg 16 Pg 7 24 9.5 6.5
527.1609 Pg 16 Pg 9 24 9.5 6.5
527.1611 Pg 16 Pg 11 24 9.5 6.5
527.1613 Pg 16 Pg 13.5 24 9.5 6.5
527.2111 Pg 21 Pg 11 30 10.3 7
527.2113 Pg 21 Pg 13.5 30 10.3 7
527.2116 Pg 21 Pg 16 30 10.3 7
527.2913 Pg 29 Pg 13.5 40 11.5 8
527.2916 Pg 29 Pg 16 40 11.5 8
527.2921 Pg 29 Pg 21 40 11.5 8
527.3621 Pg 36 Pg 21 50 12.5 9
527.3629 Pg 36 Pg 29 50 12.5 9
527.4229 Pg 42 Pg 29 57 13.5 10
527.4236 Pg 42 Pg 36 57 13.5 10
527.4836 Pg 48 Pg 36 64 13.5 10
527.4842 Pg 48 Pg 42 64 13.5 10

PG gänga utan O-ring

art.nr Yttergänga Innergänga Nyckelvidd mm H mm GL mm
526.0907 Pg 9 Pg 7 17 8.8 6
526.1107 Pg 11 Pg 7 20 9 6
526.1109 Pg 11 Pg 9 20 9 6
526.1307 Pg 13.5 Pg 7 22 9.5 6.5
526.1309 Pg 13.5 Pg 9 22 9.5 6.5
526.1311 Pg 13.5 Pg 11 22 9.5 6.5
526.1607 Pg 16 Pg 7 24 9.5 6.5
526.1609 Pg 16 Pg 9 24 9.5 6.5
526.1611 Pg 16 Pg 11 24 9.5 6.5
526.1613 Pg 16 Pg 13.5 24 9.5 6.5
526.2111 Pg 21 Pg 11 30 10.3 7
526.2113 Pg 21 Pg 13.5 30 10.3 7
526.2116 Pg 21 Pg 16 30 10.3 7
526.2913 Pg 29 Pg 13.5 40 11.5 8
526.2916 Pg 29 Pg 16 40 11.5 8
526.2921 Pg 29 Pg 21 40 11.5 8
526.3621 Pg 36 Pg 21 50 12.5 9
526.3629 Pg 36 Pg 29 50 12.5 9
526.4229 Pg 42 Pg 29 57 13.5 10
526.4236 Pg 42 Pg 36 57 13.5 10
526.4836 Pg 48 Pg 36 64 13.5 10
526.4842 Pg 48 Pg 42 64 13.5 10

Specifikationer

Material Nickelpläterad mässing
Täthetsklass: 526.00 IP 54
Täthetsklass: 527.00 IP 68
Material O-ring NBR
Temperaturområde -20°C till 100°C
