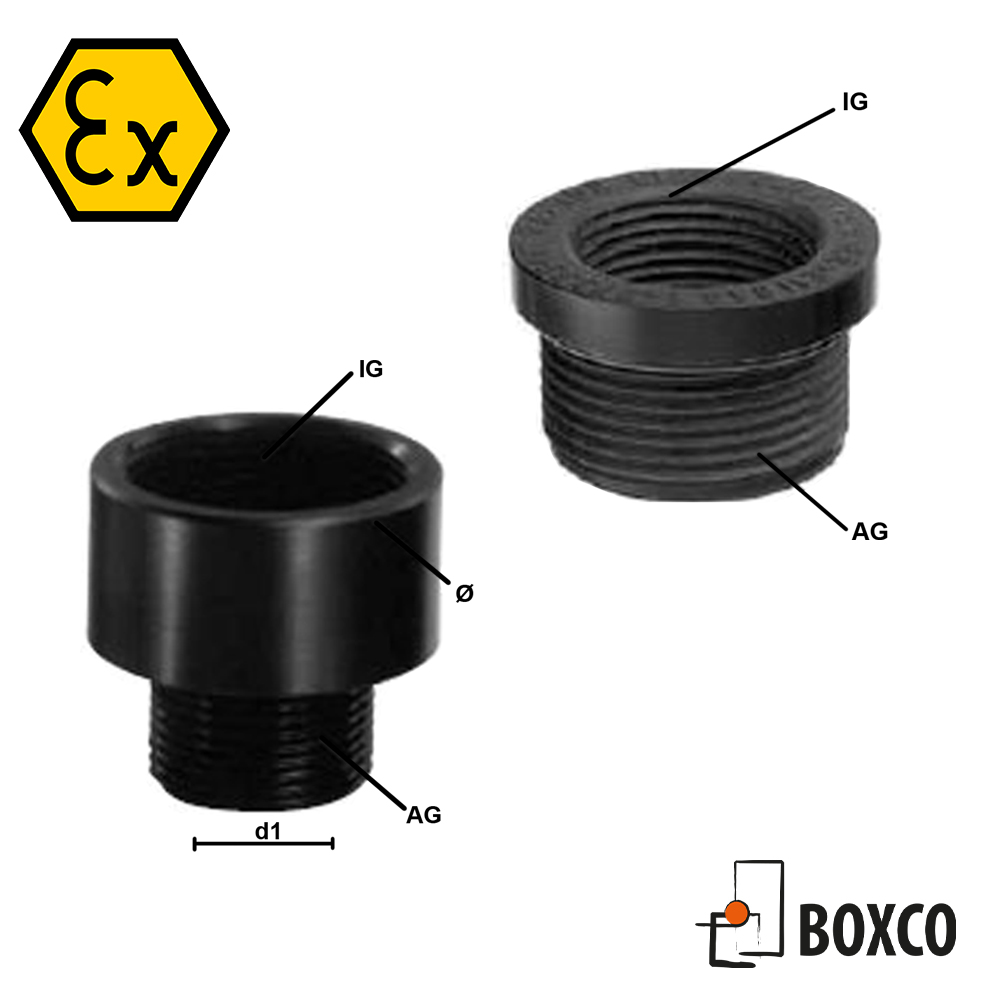

Reduceringar och förstoringar ATEX – Serie 573.11 / 573.22 / 573.33

Egenskaper:
ATEX reducering och förstoring i glasfiberförstärkt polyamid från HUGRO. Finns i M till M, Pg till Pg och NPT till NPT. Finns i storlekar upp till M75 x 1,5 mm och 3″ NPT. IP 68.

Ställ en fråga Ladda ner produktkatalog
Reduceringar och förstoringar ATEX - Serie 573.11 / 573.22 / 573.33
Ställ en fråga Ladda ner produktkatalog

M - M gänga

art.nr Yttergänga Innergänga Ø mm d1 mm Form
573.1720.22 M 16 x 1.5 M 20 x 1.5 24 8 2
573.2017.22 M 20 x 1.5 M 16 x 1.5 25 – 1
573.2025.22 M 20 x 1.5 M 25 x 1.5 27.5 12.5 2
573.2517.22 M 25 x 1.5 M 16 x 1.5 30 – 1
573.2520.22 M 25 x 1.5 M 20 x 1.5 30 – 1
573.2532.22 M 25 x 1.5 M 32 x 1.5 35.5 17.5 2
573.3220.22 M 32 x 1.5 M 20 x 1.5 38 – 1
573.3225.22 M 32 x 1.5 M 25 x 1.5 38 – 1
573.3240.22 M 32 x 1.5 M 40 x 1.5 41 24.5 2
573.4025.22 M 40 x 1.5 M 25×1.5 46 – 1
573.4032.22 M 40 x 1.5 M 32×1.5 46 – 1
573.4050.22 M 40 x 1.5 M 50×1.5 50 32.5 2
573.5032.22 M 50 x 1.5 M 32×1.5 56 – 1
573.5040.22 M 50 x 1.5 M 40×1.5 56 – 1
573.5063.22 M 50 x 1.5 M 63×1.5 60 42.5 2
573.6340.22 M 63 x 1.5 M 40×1.5 70 – 1
573.6350.22 M 63 x 1.5 M 50×1.5 70 – 1
573.6374.22 M 63 x 1.5 M 75×1.5 75 55 2
573.7450.22 M 75 x 1.5 M 50×1.5 81 – 1
573.7463.22 M 75 x 1.5 M 63×1.5 81 – 1

PG - PG gänga

art.nr Yttergänga Innergänga Ø mm d1 mm Form
573.0709.11 Pg 7 Pg 9 25 5.5 2
573.0907.11 Pg 9 Pg 7 25 8 2
573.0911.11 Pg 9 Pg 11 27.5 8 2
573.1107.11 Pg 11 Pg 7 27.5 – 1
573.1109.11 Pg 11 Pg 9 27.5 11 2
573.1113.11 Pg 11 Pg 13.5 27.5 11 2
573.1309.11 Pg 13.5 Pg 9 27.5 – 1
573.1311.11 Pg 13.5 Pg 11 27.5 12.9 2
573.1316.11 Pg 13.5 Pg 16 27.5 12.9 2
573.1611.11 Pg 16 Pg 11 27.5 – 1
573.1613.11 Pg 16 Pg 13.5 27.5 – 1
573.1621.11 Pg 16 Pg 21 33 15 2
573.2113.11 Pg 21 Pg 13.5 33 – 1
573.2116.11 Pg 21 Pg 16 33 – 1
573.2129.11 Pg 21 Pg 29 43 20.8 2
573.2916.11 Pg29 Pg 16 43 – 1
573.2921.11 Pg29 Pg 21 43 – 1
573.2936.11 Pg 29 Pg 36 56 29.5 2
573.3621.11 Pg 36 Pg 21 56 – 1
573.3629.11 Pg 36 Pg 29 56 – 1
573.3642.11 Pg 36 Pg 42 60 39.5 2
573.4229.11 Pg 42 Pg 29 60 – 1
573.4236.11 Pg 42 Pg 36 60 – 1
573.4248.11 Pg 42 Pg 48 65 46.5 2
573.4836.11 Pg 48 Pg 36 65 – 1
573.4842.11 Pg 48 Pg 42 65 – 1

NPT - NPT gänga

art.nr Yttergänga Innergänga Ø mm d1 mm Form
573.1935.33 1/2 NPT 3/4 NPT 35.5 12 2
573.3519.33 3/4 NPT 1/2 NPT 35.5 – 1
573.3575.33 3/4 NPT 1 NPT 41 17 2
573.7519.33 1 NPT 1/2 NPT 41 – 1
573.7535.33 1 NPT 3/4 NPT 41 – 1
573.7576.33 1 NPT 1 1/4 NPT 55 23 2
573.7635.33 1 1/4 NPT 3/4 NPT 55 – 1
573.7675.33 1 1/4 NPT 1 NPT 55 – 1
573.7677.33 1 1/4 NPT 1 1/2 NPT 60 32 2
573.7775.33 1 1/2 NPT 1 NPT 60 – 1
573.7776.33 1 1/2 NPT 1 1/4 NPT 60 – 1
573.7778.33 1 1/2 NPT 2 NPT 70 38 2
573.7876.33 2 NPT 1 1/4 NPT 70 – 1
573.7877.33 2 NPT 1 1/2 NPT 70 – 1
573.7879.33 2 NPT 2 1/2 NPT 80 50 2
573.7977.33 2 1/2 NPT 1 1/2 NPT 80 – 1
573.7978.33 2 1/2 NPT 2 NPT 80 – 1
573.7980.33 2 1/2 NPT 3 NPT 95 60 2
573.8078.33 3 NPT 2 NPT 95 – 1
573.8079.33 3 NPT 2 1/2 NPT 95 – 1

Tekniskdata

Material PA (Nylon), glasfiberförstärkt
Färg: Svart (RAL 9005)
Innerpackning EPDM
Temperaturområde -20°C till 60°C
Skyddsklass IP68
Certifikat: SIRA 00 ATEX 1073 U
