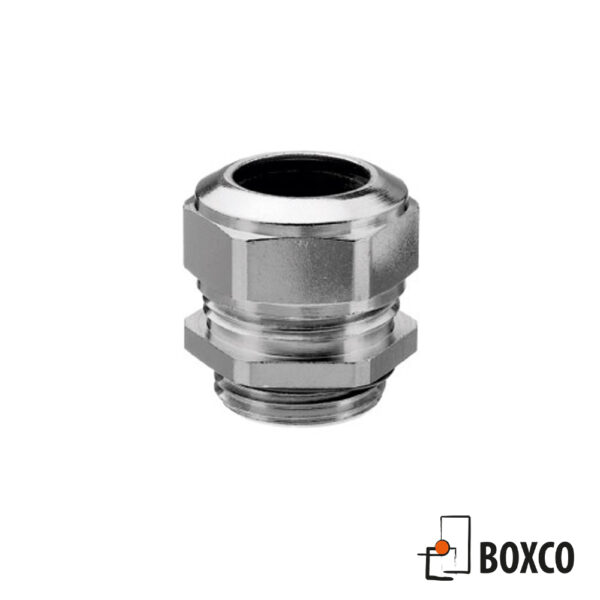

Metallförskruvning Solid- Serie 106.00 / 106.03

Solid innerpackning för egen borrning från AGRO AG. Kort M/Pg gänga. För höga temperatur applikationer finns solid innerpackning i FPM (viton).

Ställ en fråga Ladda ner produktkatalog
Metallförskruvning Solid- Serie 106.00 / 106.03
Ställ en fråga Ladda ner produktkatalog

M gänga med TPE packning

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
106.0600.00 M 6 x 1 3.5 8 12 5
106.0800.00 M 8 x 1.25 5 11 14 5
106.1000.00 M 10 x 1.5 6 13 15 5
106.1500.00 M 12 x 1.5 8 15 17 5
106.1700.00 M 16 x 1.5 10.5 18 22 5
106.2000.00 M 20 x 1.5 15 24 23 6
106.2500.00 M 25 x 1.5 20.5 30 28 7
106.3200.00 M 32 x 1.5 25.5 36 28 8
106.4000.00 M 40 x 1.5 33 46 31 8
106.5000.00 M 50 x 1.5 42 55 34 9
106.6300.00 M 63 x 1.5 52 70 37 10

M gänga med Viton packning

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
106.0600.03 M 6 x 1 3.5 8 12 5
106.0800.03 M 8 x 1.25 5 11 14 5
106.1000.03 M 10 x 1.5 6 13 15 5
106.1500.03 M 12 x 1.5 8 15 17 5
106.1700.03 M 16 x 1.5 10.5 18 22 5
106.2000.03 M 20 x 1.5 15 24 23 6
106.2500.03 M 25 x 1.5 20.5 30 28 7
106.3200.03 M 32 x 1.5 25.5 36 28 8
106.4000.03 M 40 x 1.5 33 46 31 8
106.5000.03 M 50 x 1.5 42 55 34 9
106.6300.03 M 63 x 1.5 52 70 37 10

PG gänga med TPE packning

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
106.0700.00 Pg 7 8 15 17 6
106.0900.00 Pg 9 10.5 18 22 6
106.1100.00 Pg 11 12 21 21 6
106.1120.00 Pg 11 15 24 23 6
106.1300.00 Pg 13.5 15 24 23 6
106.1600.00 Pg 16 15 24 23 6
106.1625.00 Pg 16 18.5 30 28 6
106.2100.00 Pg 21 20.5 30 28 7.5
106.2132.00 Pg 21 23 36 28 7.5
106.2900.00 Pg 29 27.5 38 28 8
106.2940.00 Pg 29 33 46 31 8
106.3600.00 Pg 36 35 50 32 8
106.3650.00 Pg 36 42 55 34 8
106.4200.00 Pg 42 42 55 34 10
106.4800.00 Pg 48 49 65 37 11

PG gänga med Viton packning

art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
106.0700.03 Pg 7 8 15 17 6
106.0900.03 Pg 9 10.5 18 22 6
106.1100.03 Pg 11 12 21 21 6
106.1120.03 Pg 11 15 24 23 6
106.1300.03 Pg 13.5 15 24 23 6
106.1600.03 Pg 16 15 24 23 6
106.1625.03 Pg 16 18.5 30 28 6
106.2100.03 Pg 21 20.5 30 28 7.5
106.2132.03 Pg 21 23 36 28 7.5
106.2900.03 Pg 29 27.5 38 28 8
106.2940.03 Pg 29 33 46 31 8
106.3600.03 Pg 36 35 50 32 8
106.3650.03 Pg 36 42 55 34 8
106.4200.03 Pg 42 42 55 34 10
106.4800.03 Pg 48 49 65 37 11

Tekniskdata

Material Nickelpläterad mässing
Innerpackning TPE / FPM, utan hål
O-ring NBR / FPM
Temperaturområde FPM: -25°C till 200°C
TPE: -40°C till 100°C
Skyddsklass IP 68
