WAZU – Metall Ex/EMC förskruvning – Serie 157.10 / 157.30

Egenskaper:

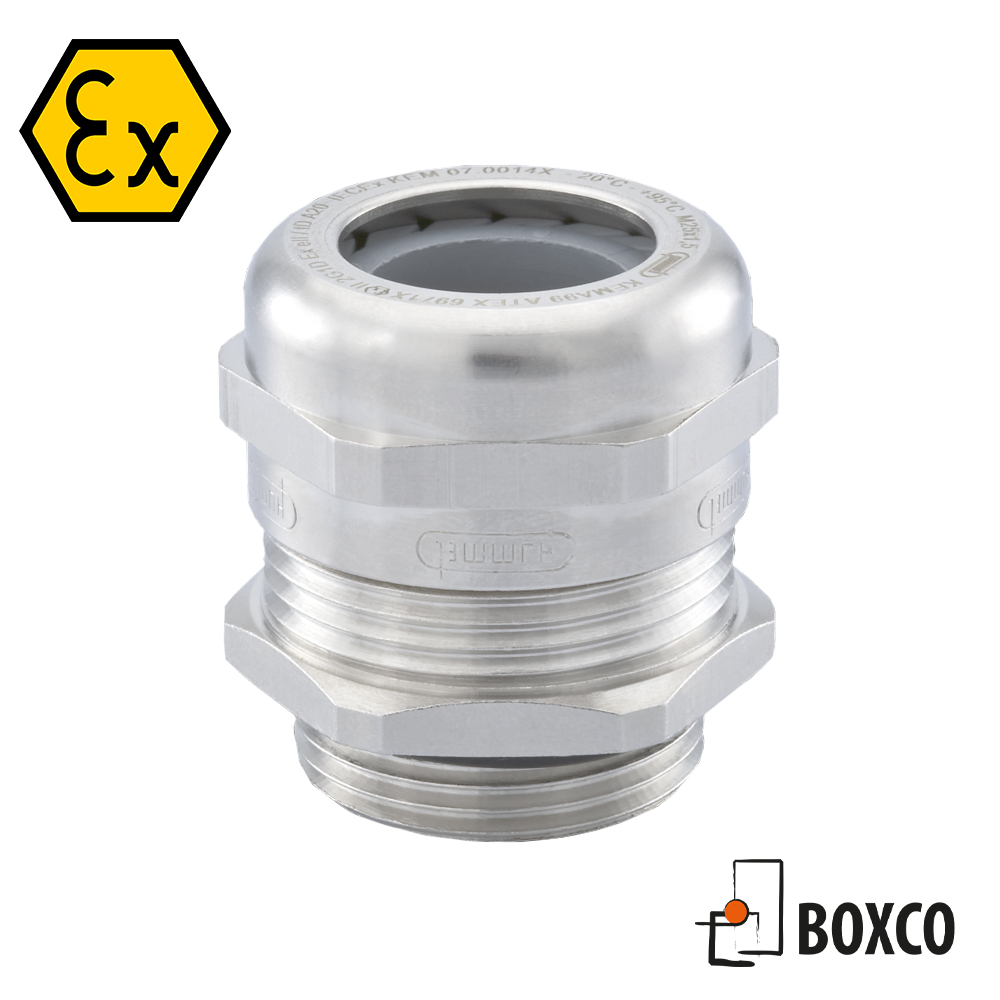

Standard ATEX/IEC EX/EMC förskruvning från Hummel – Serie HSK-M-EMV-Ex. Enkel, snabb och säker att ansluta. Finns i lång och kort M/Pg/NPT gänga. Tillgänglig i rostfritt och syrafast stål enl. DIN 1.4305. IP 68.

På förfrågan:
– for temperature ranges
-60 °C to 95 °C
– made of stainless steel 1.4305

Enkel installation:
The braided shield has to be turned up over the
clamping insert and must overlap the O-ring by
approx. 2mm.

Ställ en fråga Ladda ner produktkatalog
WAZU - Metall Ex/EMC förskruvning - Serie 157.10 / 157.30
Ställ en fråga Ladda ner produktkatalog

M gänga

Kort anslutningsgänga

art.nr

 art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
157.1505.10 1.616.1200.51 M 12 x 1.5 2 – 5 14 19 6.5
157.1507.10 1.616.1200.50 M 12 x 1.5 3 – 6.5 14 19 6.5
157.1707.10 1.616.1600.51 M 16 x 1.5 3 – 7 20 22 6
157.1710.10 1.616.1600.50 M 16 x 1.5 6 – 10 20 22 6
157.2012.10 1.616.2000.51 M 20 x 1.5 7 – 12 24 24 6
157.2014.10 1.616.2000.50 M 20 x 1.5 10 – 14 24 24 6
157.2516.10 1.616.2500.51 M 25 x 1.5 10 – 16 30 25 7
157.2518.10 1.616.2500.50 M 25 x 1.5 14 – 18 30 25 7
157.3220.10 1.616.3200.51 M 32 x 1.5 13 – 20 40 31 8
157.3225.10 1.616.3200.50 M 32 x 1.5 20 – 25 40 31 8
157.4026.10 1.616.4000.51 M 40 x 1.5 20 – 26 50 37 8
157.4032.10 1.616.4000.50 M 40 x 1.5 22 – 32 50 37 8
157.5031.10 1.616.5000.51 M 50 x 1.5 25 – 31 57 37 9
157.5038.10 1.616.5000.50 M 50 x 1.5 32 – 38 57 37 9
157.6335.10 1.616.6300.51 M 63 x 1.5 29 – 35 68 / 64 38 10
157.6344.10 1.616.6300.50 M 63 x 1.5 37 – 44 68 / 64 38 10

Lång anslutningsgänga

art.nr art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
157.1505.30 1.616.1200.31 M 12 x 1.5 2 – 5 14 19 10
157.1507.30 1.616.1200.30 M 12 x 1.5 3 – 6.5 14 19 10
157.1707.30 1.616.1600.31 M 16 x 1.5 3 – 7 20 22 10
157.1710.30 1.616.1600.30 M 16 x 1.5 6 – 10 20 22 10
157.2012.30 1.616.2000.31 M 20 x 1.5 7 – 12 24 24 10
157.2014.30 1.616.2000.30 M 20 x 1.5 10 – 14 24 24 10
157.2516.30 1.616.2500.31 M 25 x 1.5 10 – 16 30 25 12
157.2518.30 1.616.2500.30 M 25 x 1.5 14 – 18 30 25 12
157.3220.30 1.616.3200.31 M 32 x 1.5 13 – 20 40 31 12
157.3225.30 1.616.3200.30 M 32 x 1.5 20 – 25 40 31 12
157.4026.30 1.616.4000.31 M 40 x 1.5 20 – 26 50 37 15
157.4032.30 1.616.4000.30 M 40 x 1.5 22 – 32 50 37 15

PG gänga

Kort anslutningsgänga

art.nr art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
157.0705.10 1.616.0700.15 Pg 7 2 – 5 14 19 5
157.0707.10 1.616.0700.01 Pg 7 3 – 6.5 14 19 5
157.0906.10 1.616.0900.15 Pg 9 2 – 6 17 21 6
157.0908.10 1.616.0900.01 Pg 9 4 – 8 17 21 6
157.1107.10 1.616.1100.15 Pg 11 3 – 7 20 22 6
157.1110.10 1.616.1100.01 Pg 11 6 – 10 20 22 6
157.1309.10 1.616.1300.15 Pg 13.5 5 – 9 22 23 6.5
157.1312.10 1.616.1300.01 Pg 13.5 6 – 12 22 23 6.5
157.1612.10 1.616.1600.15 Pg 16 7 – 12 24 24 6.5
157.1614.10 1.616.1600.01 Pg 16 10 – 14 24 24 6.5
157.2116.10 1.616.2100.15 Pg 21 10 – 16 30 25 7
157.2118.10 1.616.2100.01 Pg 21 14 – 18 30 25 7
157.2920.10 1.616.2900.15 Pg 29 13 – 20 40 31 8
157.2925.10 1.616.2900.01 Pg 29 20 – 25 40 31 8
157.3626.10 1.616.3600.15 Pg 36 20 – 26 50 37 8
157.3632.10 1.616.3600.01 Pg 36 22 – 32 50 37 8
157.4231.10 1.616.4200.15 Pg 42 25 – 31 57 37 9
157.4238.10 1.616.4200.01 Pg 42 32 – 38 57 37 9
157.4835.10 1.616.4800.15 Pg 48 29 – 35 64 38 10
157.4844.10 1.616.4800.01 Pg 48 37 – 44 64 38 10

Lång anslutningsgänga

art.nr art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
157.0705.30 1.616.0700.61 Pg 7 2 – 5 14 19 10
157.0707.30 1.616.0700.60 Pg 7 3 – 6.5 14 19 10
157.0906.30 1.616.0900.61 Pg 9 2 – 6 17 21 10
157.0908.30 1.616.0900.60 Pg 9 4 – 8 17 21 10
157.1107.30 1.616.1100.61 Pg 11 3 – 7 20 22 10
157.1110.30 1.616.1100.60 Pg 11 6 – 10 20 22 10
157.1309.30 1.616.1300.61 Pg 13.5 5 – 9 22 23 10
157.1312.30 1.616.1300.60 Pg 13.5 6 – 12 22 23 10
157.1612.30 1.616.1600.61 Pg 16 7 – 12 24 24 10
157.1614.30 1.616.1600.60 Pg 16 10 – 14 24 24 10
157.2116.30 1.616.2100.61 Pg 21 10 – 16 30 25 12
157.2118.30 1.616.2100.60 Pg 21 14 – 18 30 25 12
157.2920.30 1.616.2900.61 Pg 29 13 – 20 40 31 12
157.2925.30 1.616.2900.60 Pg 29 20 – 25 40 31 12
157.3626.30 1.616.3600.61 Pg 36 20 – 26 50 37 15
157.3632.30 1.616.3600.60 Pg 36 22 – 32 50 37 15
157.4231.30 1.616.4200.61 Pg 42 25 – 31 57 37 15
157.4238.30 1.616.4200.60 Pg 42 32 – 38 57 37 15
157.4835.30 1.616.4800.61 Pg 48 29 – 35 64 38 15
157.4844.30 1.616.4800.60 Pg 48 37 – 44 64 38 15

NPT gänga

art.nr art.nr Gänga Kabel Ø mm Nyckelvidd mm H mm GL mm
157.3906.10 1.616.3800.71 3/8 NPT 2 – 6 19 / 17 21 15
157.3908.10 1.616.3800.70 3/8 NPT 4 – 8 19 / 17 21 15
157.1909.10 1.616.1200.71 1/2 NPT 5 – 9 24 / 22 24 13
157.1912.10 1.616.1200.70 1/2 NPT 6 – 12 24 / 22 24 13
157.3516.10 1.616.3400.71 3/4 NPT 10 – 16 30 25 13
157.3518.10 1.616.3400.70 3/4 NPT 14 – 18 30 25 13

Specifikationer

Material Nickelpläterad mässing
Kläminsats PA (Nylon)
Innerpackning NBR
O-ring NBR
Temperaturområde -20°C till 95°C
Skyddsklass IP 68

Certifikat

DMT 03 ATEX E 051 X
IECEx BVS07.0019 X
