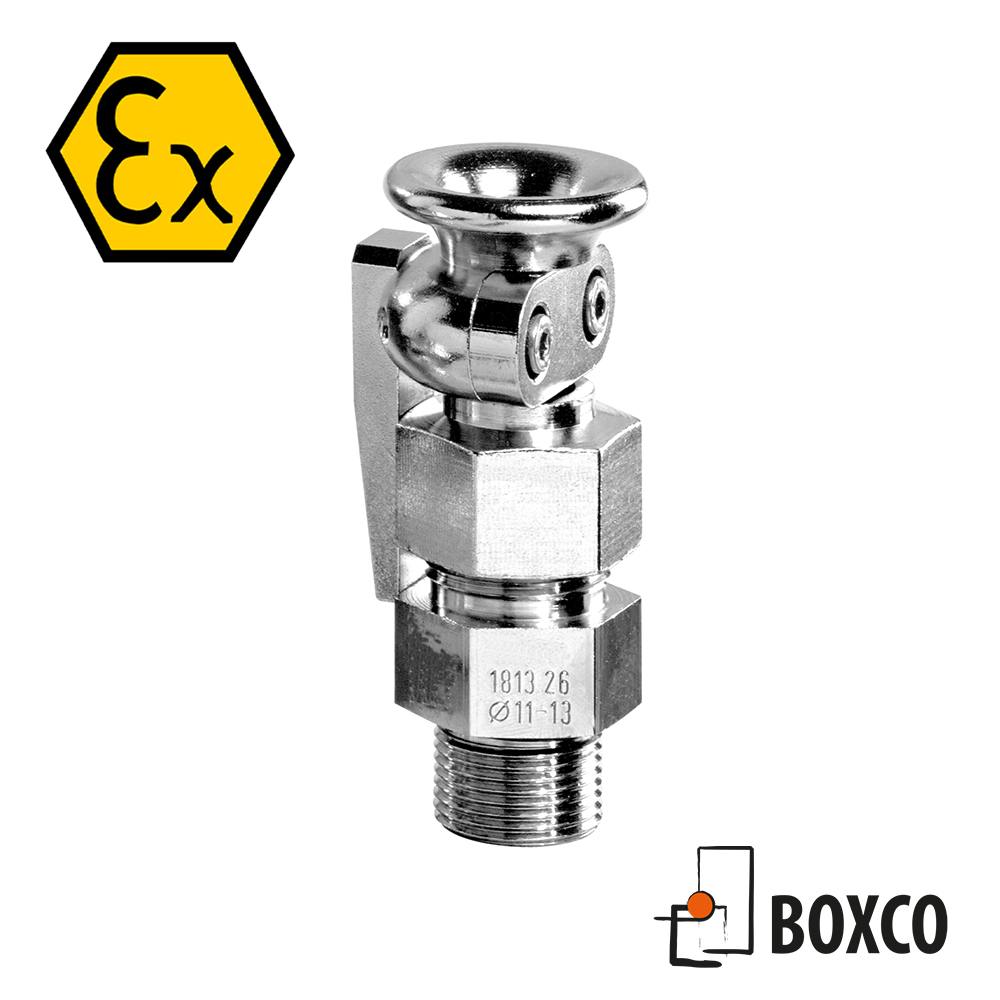

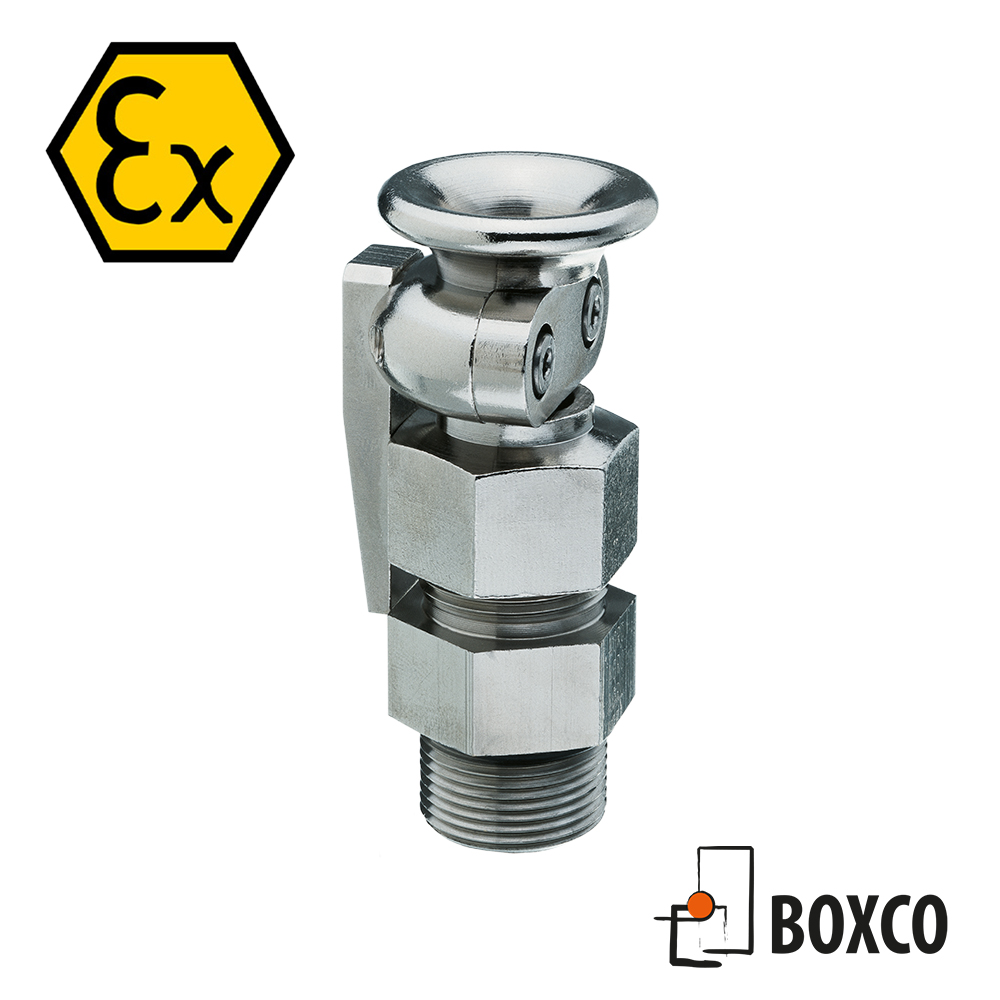

Metall Ex förskruvning – Serie 118.00

Egenskaper:
EX metallförskruvning från AGRO AG med böjskydd och extra dragavlastning. Lång gänga i M, Pg och NPT. IP 68.

Ställ en fråga Ladda ner produktkatalog

Ställ en fråga Ladda ner produktkatalog

M gänga

Boxco art.nr	art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	A mm	H mm	GL mm	CAD
118.1709	1817.09.26	M 16 x 1.5	7 -9	20	27	57	12	Download
118.2011	1820.11.26	M 20 x 1.5	9 -11	24	30	57	12	Download
118.2013	1820.16.26	M 20 x 1.5	11 -13	26	32	57	14	Download
118.2516	1825.21.26	M 25 x 1.5	13 -16.5	32	40	67	16	Download
118.252	1825.21.27	M 25 x 1.5	16.5 -20	36	44	67	16	Download
118.3224	1832.29.26	M 32 x 1.5	20 -24	45	48	78	17	Download
118.4028	1840.29.27	M 40 x 1.5	24 -28	45	52	78	17	Download
118.5032	1850.36.26	M 50 x 1.5	28 -32	55	60	85	17	Download
118.5036	1850.36.27	M 50 x 1.5	32 -36	55	64	85	17	Download
118.634	1863.48.26	M 63 x 1.5	36 -40	70	75	88	20	Download
118.6344	1863.48.27	M 63 x 1.5	40 -44	70	80	88	20	Download

PG gänga

Boxco art.nr	art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	A mm	H mm	GL mm	CAD
118.0909	1809.26	Pg 9	7 -9	20	27	57	12	Download
118.1111	1811.26	Pg 11	9 -11	24	30	57	12	Download
118.1313	1813.26	Pg 13.5	11 -13	26	32	57	14	Download
118.1613	1816.26	Pg 16	11 -13	26	32	57	14	Download
118.2116	1821.26	Pg 21	13 -16.5	32	40	67	16	Download
118.212	1821.27	Pg 21	16.5 -20	36	44	67	16	Download
118.2924	1829.26	Pg 29	20 -24	45	48	78	17	Download
118.2928	1829.27	Pg 29	24 -28	45	52	78	17	Download
118.3632	1836.26	Pg 36	28 -32	55	60	85	17	Download
118.3636	1836.27	Pg 36	32 -36	55	64	85	17	Download
118.484	1848.48.26	Pg 48	36 -40	64	75	88	20	Download
118.4844	1848.48.27	Pg 48	40 -44	64	80	88	20	Download

NPT gänga

Boxco art.nr	art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	A mm	H mm	GL mm	CAD
118.3909	18 3/8 NPT.09.26	3/8 NPT	7 -9	20	27	57	15.5	Download
118.1911	18 1/2 NPT.11.26	1/2 NPT	9 -11	24	30	57	20	Download
118.1913	18 1/2 NPT.16.26	1/2 NPT	11 -13	26	32	57	20	Download
118.3511	18 3/4 NPT.11.26	3/4 NPT	9 -11	27	30	57	20	Download
118.3513	18 3/4 NPT.16.26	3/4 NPT	11 -13	26	32	57	20	Download
118.3516	18 3/4 NPT.21.26	3/4 NPT	13 -16.5	32	40	67	20	Download
118.7516	18 1 NPT.21.26	1 NPT	13 -16.5	32	40	67	25	Download
118.752	18 1 NPT.21.27	1 NPT	16.5 -20	36	44	67	25	Download
118.7624	18 11/4 NPT.29.26	1 1/4 NPT	20 -24	45	48	78	26	Download
118.7628	18 11/4 NPT.29.27	1 1/4 NPT	24 -28	45	52	78	26	Download
118.7732	18 11/2 NPT.36.26	1 1/2 NPT	28 -32	55	60	85	26	Download
118.7736	18 11/2 NPT.36.27	1 1/2 NPT	32 -36	55	64	85	26	Download

Specifikationer

Material	Nickelpläterad mässing
Skruvar:	Rostfritt stål A2
Innerpackning	NBR
O-ring	NBR
Temperaturområde	-20°C till 80°C
Skyddsklass	IP 68 (30 bar) / IP69K
Certifikat:	PTB 00 ATEX 1059
