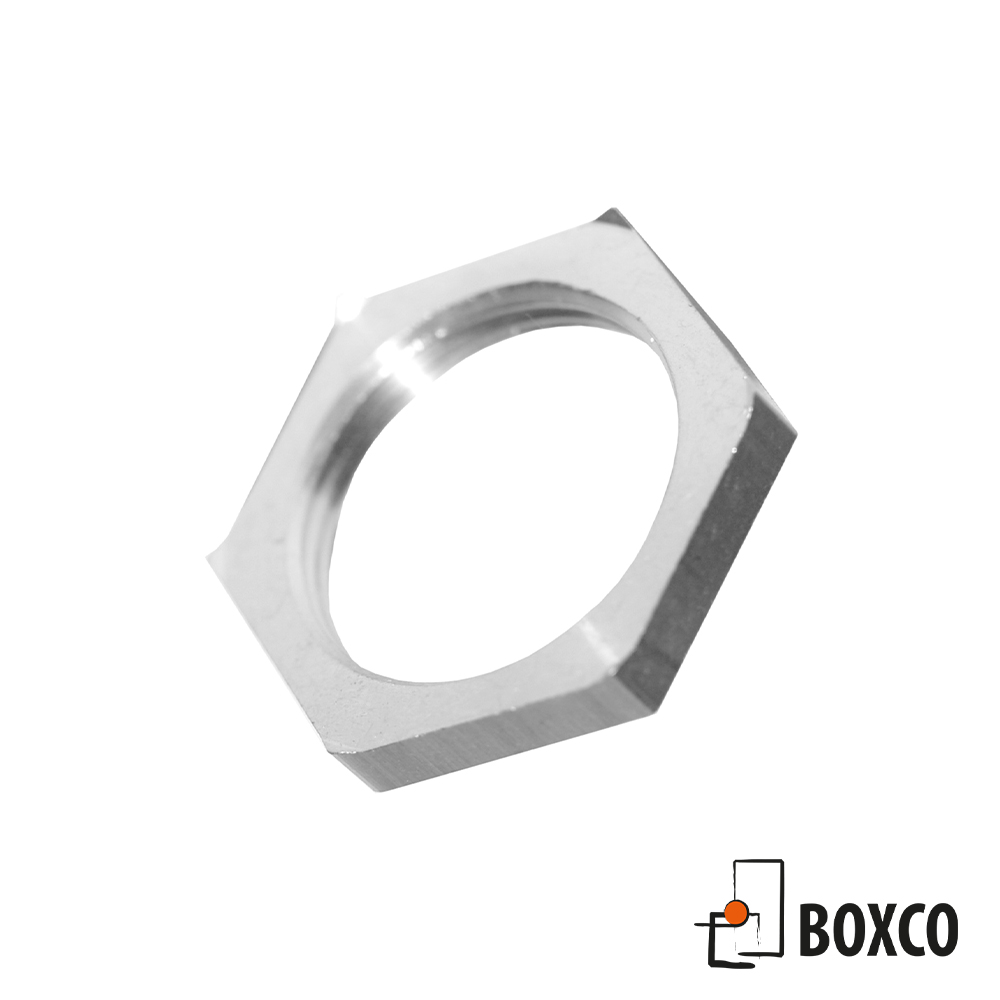

Kontramutter – Serie 520.20 / 520.40

Name: (M), (Pg) Kontramutter - Serie 520.20 / 520.40 - Boxco AB
SKU: 520.20

Egenskaper:
Kontramutter EMC i metall. Entandad (Från HUGRO) eller flertandad (I HSK – Serie GM-EMV) för bästa kontaktförmåga. Finns i M/Pg gänga. Storlekar upp till M90 x 2 mm och Pg48.

Ställ en fråga Ladda ner produktkatalog

Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr	Gänga	Nyckelvidd mm	Höjd mm
520.15.20	M 12 x 1.5	15	2.8
520.17.20	M 16 x 1.5	19	2.8
520.20.20	M 20 x 1.5	24	3
520.25.20	M 25 x 1.5	30	3.5
520.32.20	M 32 x 1.5	36	4.5
520.40.20	M 40 x 1.5	46	5
520.50.20	M 50 x 1.5	60	5
520.63.20	M 63 x 1.5	70	6

art.nr	Gänga	Nyckelvidd mm	Höjd mm
520.08.40	M 8 x 1.25	11	3.3
520.10.40	M 10 x 1.5	13	3.3
520.15.40	M 12 x 1.5	15	4.7
520.17.40	M 16 x 1.5	19	4.7
520.20.40	M 20 x 1.5	24	4.7
520.25.40	M 25 x 1.5	30	5.2
520.32.40	M 32 x 1.5	36	5.7
520.40.40	M 40 x 1.5	46	6.5
520.50.40	M 50 x 1.5	60	7
520.63.40	M 63 x 1.5	70	7
520.72.40	M 72 x 2	81	8
520.74.40	M 75 x 1.5	81	8
520.8A.40	M 80 x 2	95	8
520.9A.40	M 90 x 2	128	8

PG gänga

art.nr	Gänga	Nyckelvidd mm	Höjd mm
520.07.20	Pg 7	15	2.8
520.09.20	Pg 9	18	2.8
520.11.20	Pg 11	21	3
520.13.20	Pg 13.5	23	3
520.16.20	Pg 16	26	3
520.21.20	Pg 21	32	3.5
520.29.20	Pg 29	41	4
520.36.20	Pg 36	51	5
520.42.20	Pg 42	60	5
520.48.20	Pg 48	64	5.5

art.nr	Gänga	Nyckelvidd mm	Höjd mm
520.07.40	Pg 7	15	4.7
520.09.40	Pg 9	18	4.7
520.11.40	Pg 11	21	4.7
520.13.40	Pg 13.5	23	4.7
520.16.40	Pg 16	26	4.7
520.21.40	Pg 21	32	5.2
520.29.40	Pg 29	41	5.7
520.36.40	Pg 36	51	4.5

Specifikation

Material

Nickelpläterad mässing
