Metallförskruvning – Serie 154.03 / 154.23

Name: HSK - Metallförskruvning – Serie 154.03 / 154.23 - Boxco AB
SKU: 154.03

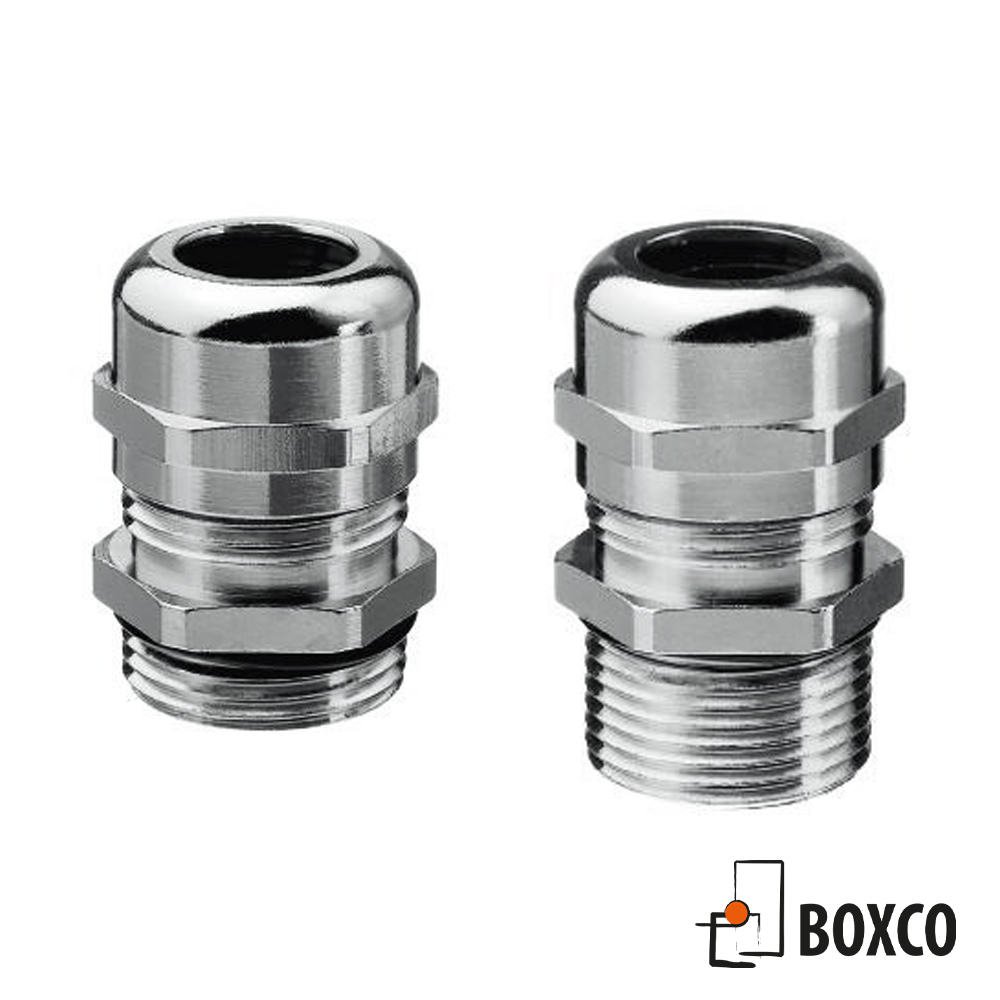

Metallförskruvning i serie HSK-M-PVDF från Hummel, finns i kort eller lång M/Pg/NPT gänga.
Med FPM innerpackning (viton) för högre temperaturapplikationer. Finns i IP 69K.

Ställ en fråga Ladda ner produktkatalog

Metallförskruvning - Serie 154.03 / 154.23

Ställ en fråga Ladda ner produktkatalog

M gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Kort mm
154.1505.03	M 12 x 1.5	2 – 5	14	19	5
154.1507.03	M 12 x 1.5	3 – 6.5	14	19	5
154.1707.03	M 16 x 1.5	3 – 7	20	22	6
154.1710.03	M 16 x 1.5	5 – 10	20	22	6
154.2012.03	M 20 x 1.5	7 – 12	24	24	6
154.2014.03	M 20 x 1.5	10 – 14	24	24	6
154.2516.03	M 25 x 1.5	9 – 16	30	25	7
154.2518.03	M 25 x 1.5	13 – 18	30	25	7
154.3220.03	M 32 x 1.5	13 – 20	40	31	8
154.3225.03	M 32 x 1.5	18 – 25	40	31	8
154.4026.03	M 40 x 1.5	20 – 26	50	37	8
154.4032.03	M 40 x 1.5	22 – 32	50	37	8

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Lång mm
154.1505.23	M 12 x 1.5	2 – 5	14	19	10
154.1507.23	M 12 x 1.5	3 – 6.5	14	19	10
154.1707.23	M 16 x 1.5	3 – 7	20	22	10
154.1710.23	M 16 x 1.5	5 – 10	20	22	10
154.2012.23	M 20 x 1.5	7 – 12	24	24	10
154.2014.23	M 20 x 1.5	10 – 14	24	24	10
154.2516.23	M 25 x 1.5	9 – 16	30	25	12
154.2518.23	M 25 x 1.5	13 – 18	30	25	12
154.3220.23	M 32 x 1.5	13 – 20	40	31	12
154.3225.23	M 32 x 1.5	18 – 25	40	31	12
154.4026.23	M 40 x 1.5	20 – 26	50	37	15
154.4032.23	M 40 x 1.5	22 – 32	50	37	15

PG gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Kort mm
154.0705.03	Pg 7	2 – 5	14	19	5
154.0707.03	Pg 7	3 – 6.5	14	19	5
154.0906.03	Pg 9	2 – 6	17	21	6
154.0908.03	Pg 9	4 – 8	17	21	6
154.1107.03	Pg 11	3 – 7	20	22	6
154.1110.03	Pg 11	5 – 10	20	22	6
154.1309.03	Pg 13.5	5 – 9	22	23	6.5
154.1312.03	Pg 13.5	6 – 12	22	23	6.5
154.1612.03	Pg 16	7 – 12	24	24	6.5
154.1614.03	Pg 16	10 – 14	24	24	6.5
154.2116.03	Pg 21	9 – 16	30	25	7
154.2118.03	Pg 21	13 – 18	30	25	7
154.2920.03	Pg 29	13 – 20	40	31	8
154.2925.03	Pg 29	18 – 25	40	31	8
154.3626.03	Pg 36	20 – 26	50	37	8
154.3632.03	Pg 36	22 – 32	50	37	8
154.4231.03	Pg 42	25 – 31	57	37	9
154.4238.03	Pg 42	32 – 38	57	37	9
154.4835.03	Pg 48	29 – 35	64	38	10
154.4844.03	Pg 48	37 – 44	64	38	10

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Lång mm
154.0705.23	Pg 7	2 – 5	14	19	10
154.0707.23	Pg 7	3 – 6.5	14	19	10
154.0906.23	Pg 9	2 – 6	17	21	10
154.0908.23	Pg 9	4 – 8	17	21	10
154.1107.23	Pg 11	3 – 7	20	22	10
154.1110.23	Pg 11	5 – 10	20	22	10
154.1309.23	Pg 13.5	5 – 9	22	23	10
154.1312.23	Pg 13.5	6 – 12	22	23	10
154.1612.23	Pg 16	7 – 12	24	24	10
154.1614.23	Pg 16	10 – 14	24	24	10
154.2116.23	Pg 21	9 – 16	30	25	12
154.2118.23	Pg 21	13 – 18	30	25	12
154.2920.23	Pg 29	13 – 20	40	31	12
154.2925.23	Pg 29	18 – 25	40	31	12
154.3626.23	Pg 36	20 – 26	50	37	15
154.3632.23	Pg 36	22 – 32	50	37	15
154.4231.23	Pg 42	25 – 31	57	37	15
154.4238.23	Pg 42	32 – 38	57	37	15
154.4335.23	Pg 48	29 – 35	64	38	15
154.4844.23	Pg 48	37 – 44	64	38	15

NPT gänga

art.nr	Gänga	Kabel Ø mm	Nyckelvidd mm	H mm	GL Kort mm
154.3906.03	3/8″ NPT	2 – 6	19/17	21	15
154.3908.03	3/8″ NPT	4 – 8	19/17	21	15
154.1909.03	1/2″ NPT	5 – 9	24/22	24	13
154.1912.03	1/2″ NPT	6 – 12	24/22	24	13
154.3516.03	3/4″ NPT	9 – 16	30	25	13
154.3518.03	3/4″ NPT	13 – 18	30	25	13

Specifikationer

Material	Nickelpläterad mässing
Kläminsats:	PVDF
Innerpackning	FPM
O-ring	FPM
Dragavlasting	Enl. EN 50262, version A*
Temperaturområde	-35°C till 150°C
Skyddsklass	IP 68
* Gäller endast metrisk gänga
