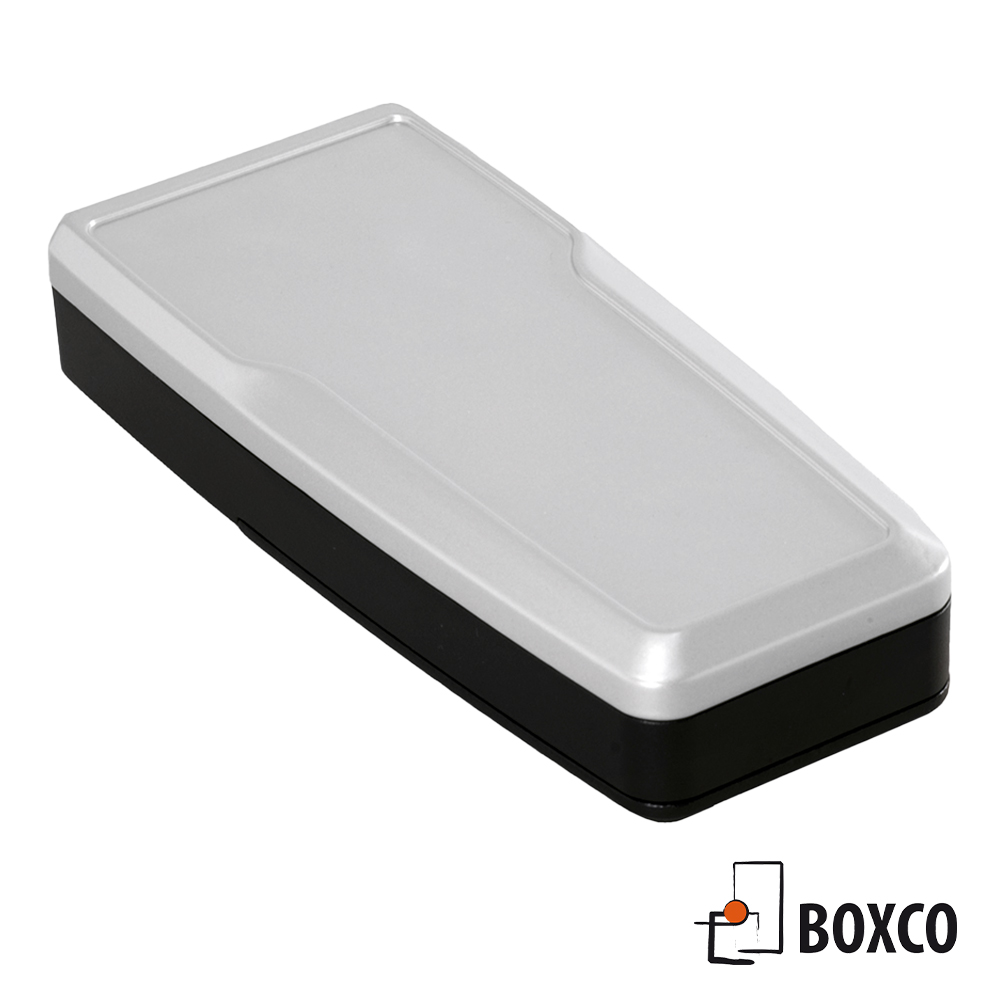

handCASE är den första standardiserade handhållna kapslingen av formgjuten aluminium. Den är speciellt designad för tuffa industriella miljöer, även utomhus. Serien är anpassad för membrantangentbord och tryckknappar. Den höga kapslingsklassen ger användaren stora valmöjligheter med att anpassa kapslingen till egen applikation. handCASE finns idag i 4 stycken varianter.
| Typ | Art.nr | L (mm) | W (mm) | H (mm) | Vikt (g) | Download |
| HCF 080 | 270.080.000 | 180 | 80 | 42 | 450 | Download |
| HCF 081 | 270.081.000 | 180 | 80 | 42 | 430 | Download |
| HCF 100 | 270.100.000 | 220 | 100 | 42 | 600 | Download |
| HC 100 | 271.100.000 | 220 | 100 | 62 | 660 | Download |
| HCF 080 R | 272.080.000 | 180 | 80 | 42 | 450 | Download |
| HCF 081 R | 272.081.000 | 180 | 80 | 42 | 430 | Download |
| HCF 100 R | 272.100.000 | 220 | 100 | 42 | 600 | Download |
| HC 100 R | 273.100.000 | 220 | 100 | 62 | 660 | Download |
Kapslingarna är testade enligt IP 66 skyddsklass och finns med eller utan batterifack
för 1,5V AA och 9V celler. Gängade skruvlister finns inuti för montering av kretskort, montering
plattor etc. Kabelgenomföringar och andra tillbehör finns också.
Vi kan leverera handCASE-kapslingar helt anpassade efter dina krav.

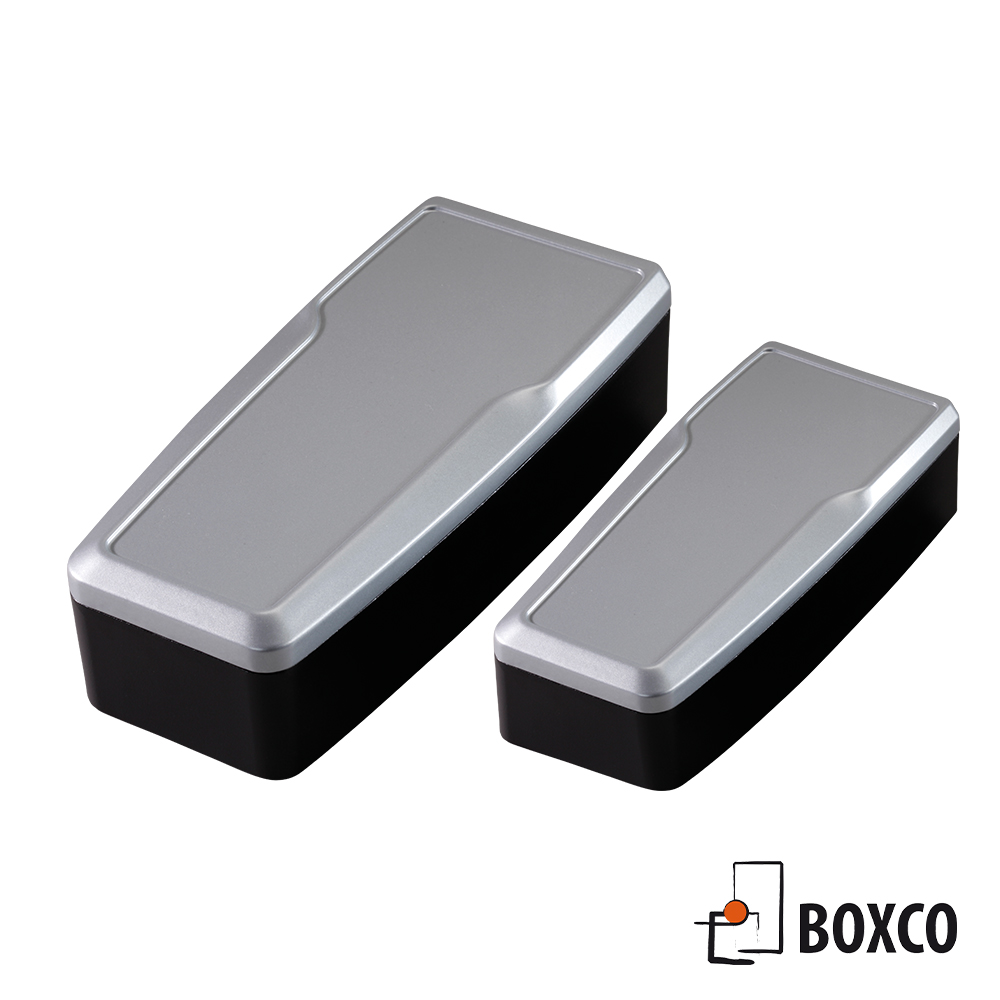

Kapslingsstorlekar
4 versioner, 2 lockvarianter
Mått L x B x H
80 x 180 x 42 mm till 100 x 220 x 62 mm
Ytterligare info

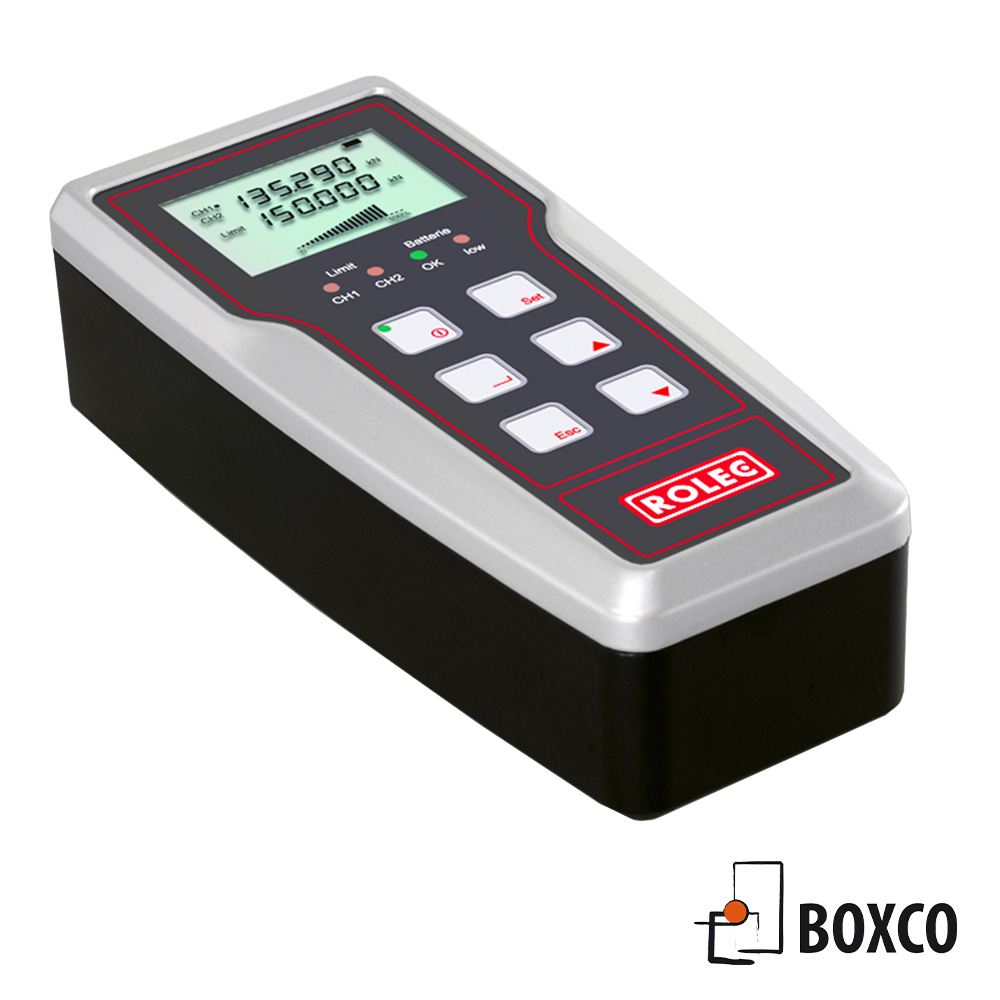

Integrerad urtagning i locket för membranknappsats eller frontplåtar
Ergonomisk design för icke-utmattande arbete
Alternativ lockdesign för alla kapslingsstorlekar
Tillval: Batterifack tillverkat av ABS för 2 kapslingsversioner
Pressgjuten aluminiumlegering:
EN AN-44300 DIN EN 1706
(GD Al Si 12/DIN 1725).
1° formlutning för gjututkast > inre omkretsmått minskar med 1° mot kapslingens botten
Fastsättning
Valfritt: Hållarklämma (t.ex. för rem)
Tillval: Väggfäste för clipsfästning
Tillval: Bärrem med skydd
Intern montering
M3 fästgänga på kapslingens bas och i locket
IP – klassning
IP 66 / EN 60529
Tillval: IP 67 / EN
Free fall DIN EN 60068-2-32
Packning
TPE-gjuten packning, silikonfri, temperaturbeständighet: -40°C till +120°C
Lock skruvar
Rostfritt stål 1.4567, fångst
Yta
Pulverbeläggning
Lock: Silvermetallic
Botten: RAL 9005, djupsvart
Valfritt: Specialfärger
