Förstoringar – Serie 530.SK / 530.00, kabelgenomföringar

Metallförstoring med hexagonal (sexkant) eller slät rundad utsida. Finns i M till M eller Pg till Pg gänga. Tillverkare är HUGRO
Material, nickelpläterad mässing

Ställ en fråga Ladda ner produktkatalog
Ställ en fråga Ladda ner produktkatalog

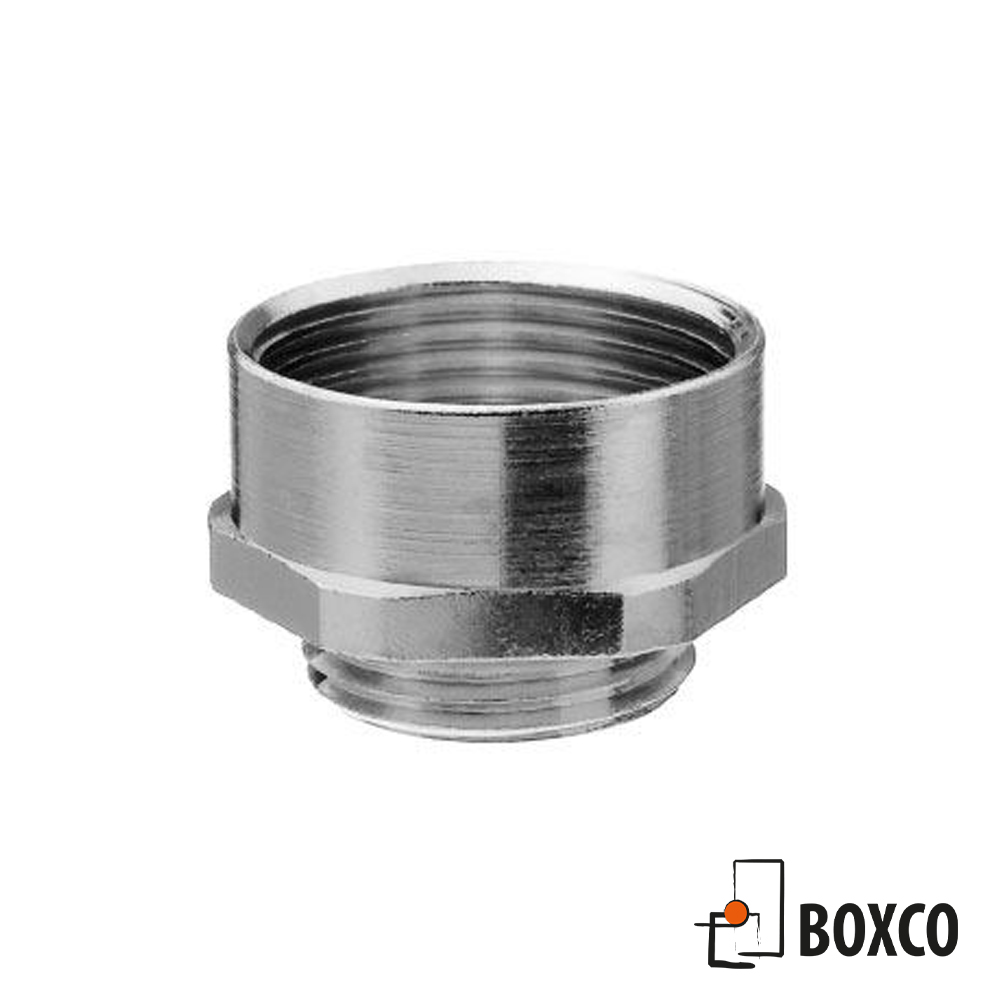

530.SK

art.nr Yttergänga Innergänga Nyckelvidd mm D mm H mm GL mm CAD
530.1517.SK M 12 x 1.5 M 16 x 1.5 18 10 5 Download
530.1720.SK M 16 x 1.5 M 20 x 1.5 22 10.5 5 Download
530.2025.SK M 20 x 1.5 M 25 x 1.5 27 11.5 6 Download
530.2532.SK M 25 x 1.5 M 32 x 1.5 34 12.5 7 Download
530.3240.SK M 32 x 1.5 M 40 x 1.5 42 14.5 8 Download
530.4050.SK M 40 x 1.5 M 50 x 1.5 52 19.5 8 Download
530.5063.SK M 50 x 1.5 M 63 x 1.5 65 22 9 Download

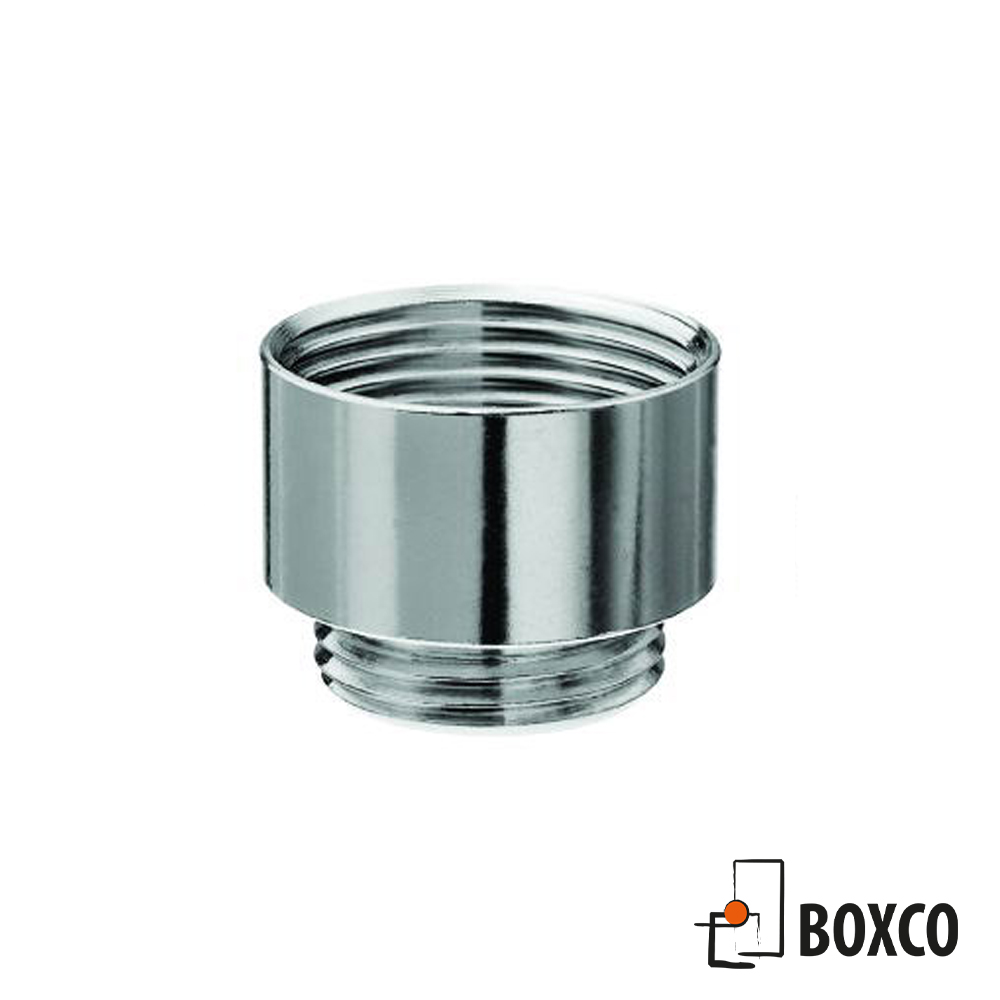

530.00 - M Gänga

art.nr Yttergänga Innergänga Nyckelvidd D mm H mm GL mm
530.1517 M 12 x 1.5 M 16 x 1.5 18 10.5 5
530.1720 M 16 x 1.5 M 20 x 1.5 22 12.5 5
530.2025 M 20 x 1.5 M 25 x 1.5 27 14 6
530.2532 M 25 x 1.5 M 32 x 1.5 34 15.5 7
530.2540 M 25 x 1.5 M 40 x 1.5 42 16.5 7
530.3240 M 32 x 1.5 M 40 x 1.5 42 16.5 8
530.3250 M 32 x 1.5 M 50 x 1.5 52 19.5 8
530.4050 M 40 x 1.5 M 50 x 1.5 52 19.5 8
530.5063 M 50 x 1.5 M 63 x 1.5 66 22 9

530.00 - PG Gänga

art.nr Yttergänga Innergänga Nyckelvidd D mm H mm GL mm
530.0709 Pg 7 Pg 9 17 10 5
530.0911 Pg 9 Pg 11 20 10.5 6
530.0913 Pg 9 Pg 13.5 22 11.5 6
530.1113 Pg 11 Pg 13.5 22 11.5 6
530.1116 Pg 11 Pg 16 24 12.5 6
530.1121 Pg 11 Pg 21 30 14.5 6
530.1316 Pg 13.5 Pg 16 24 12.5 6.5
530.1321 Pg 13.5 Pg 21 30 14.5 6.5
530.1621 Pg 16 Pg 21 30 14.5 6.5
530.2129 Pg 21 Pg 29 39 16 7
530.2936 Pg 29 Pg 36 50 19.5 8
530.3642 Pg 36 Pg 42 57 22 9
530.4248 Pg 42 Pg 48 64 23 10

Specifikationer

Material Nickelpläterad mässing
