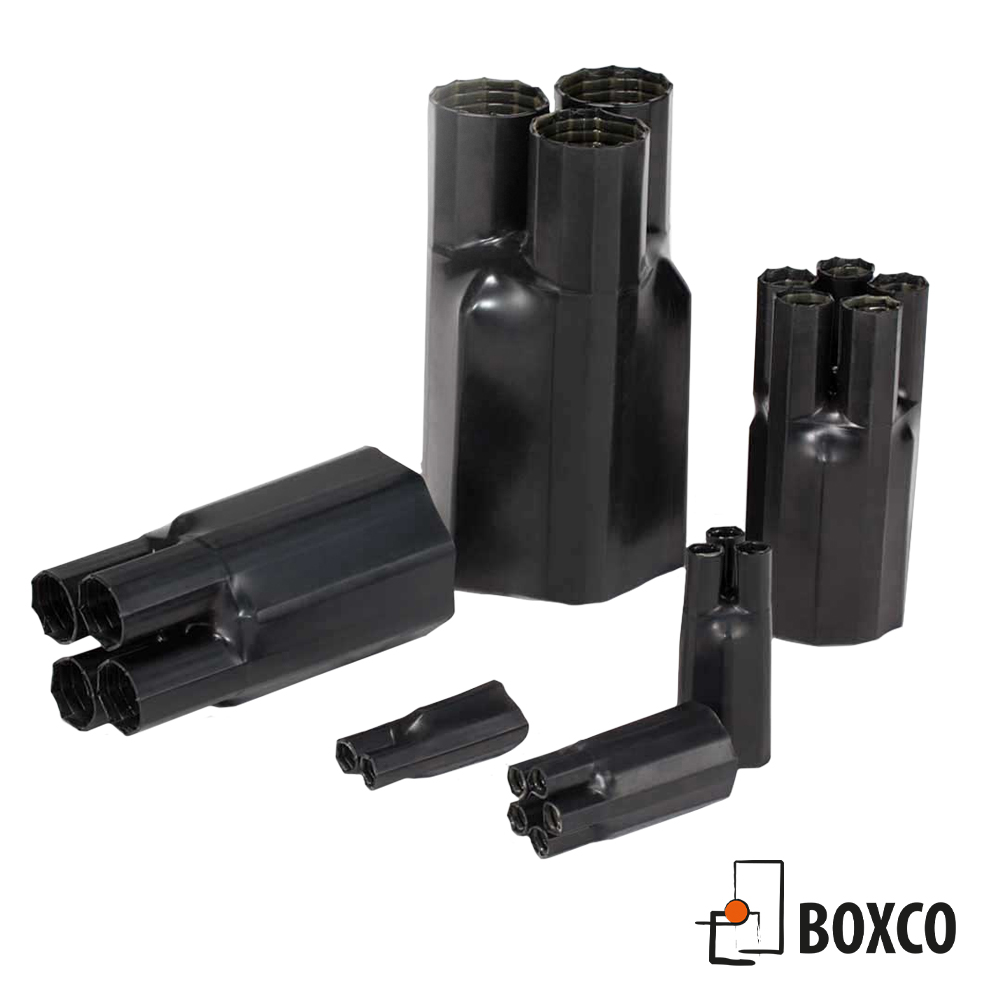

ABOS -Formgods (byxa)

Krympformgods med upp till 5 utgångar. Används för enkel och tidsbesparande isolering av förgreningar. ABOS är tillverkat av bestrålat och tvärbundet polyolefin. Materialet är UV-resistent och mycket vädertåligt och har fantastiska elektriskt isolerande egenskaper. ABOS används därför i stor utsträckning inom elkraftsindustrin.
Standard färg: Svart

Ställ en fråga Ladda ner produktkatalog
Ställ en fråga Ladda ner produktkatalog

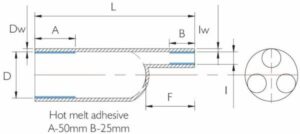

Artikelnummer Okrympt Krympt Okrympt Krympt Krympt Krympt Krympt Krympt
1 in, 2 ut D, Min (mm) D, Max (mm) I, Min (mm) I, Max (mm) L (mm) F (mm) Dw (mm) Iw (mm)
 ABOS-LV2-22/8-BK 22 8 9 3.5 55 18 2.2 1.8
 ABOS-LV2-30/12-BK 30 12 14 4.5 93 23 2.6 2.2
 ABOS-LV2-40/16-BK 40 16 15 5 125 35 2.1 2.1
 ABOS-LV2-60/23-BK 60 23 25 7.5 118 29 2.6 2.6
 ABOS-LV2-60/23-L-BK 60 23 25 7.5 155 45 2.6 2.6
 ABOS-LV2-90-60-BK 90 60 30 8.5 190 50 3 3
 ABOS-LV2-150/90-BK 150 90 20 6.5 150 70 3 3
Artikelnummer Okrympt Krympt Okrympt Krympt Krympt Krympt Krympt Krympt
1 in, 3 ut D, Min (mm) D, Max (mm) I, Min (mm) I, Max (mm) L (mm) F (mm) Dw (mm) Iw (mm)
 ABOS-LV3-38/16-BK 38 16 15 4.5 110 35 2.1 2.1
 ABOS-LV3-40/16-L-BK 40 16 15 4.5 125 35 2.1 2.1
 ABOS-LV3-60/25-BK 60 25 25 8 165 50 3 2.5
 ABOS-LV3-60/24-L-BK 60 24 25 8 180 45 3.2 2.8
 ABOS-LV3-80/38-BK 80 38 35 11 185 55 3.5 3.5
 ABOS-LV3-80/38-L-BK 80 38 35 11 215 57 4 4
 ABOS-LV3-110/50-BK 110 50 46 17.5 250 65 4 4
 ABOS-LV3-125/57-BK 125 57 55 20 260 75 4 4
 ABOS-LV3-140/70-BK 140 70 62 26 280 75 4 4
 ABOS-LV3-170/77-BK 170 77 75 28 280 80 4 4
Artikelnummer Okrympt Krympt Okrympt Krympt Krympt Krympt Krympt Krympt
1 in, 4 ut D, Min (mm) D, Max (mm) I, Min (mm) I, Max (mm) L (mm) F (mm) Dw (mm) Iw (mm)
 ABOS-LV4-40/15-BK 40 15 14 3.5 105 26 2.2 2
 ABOS-LV4-55/21-BK 55 21 20 5 150 40 3.1 2.6
 ABOS-LV4-65/26-BK 65 26 26 7 175 45 3.3 2.9
 ABOS-LV4-75/26-BK 75 26 28 7 175 45 3.3 2.9
 ABOS-LV4-82/37-BK 82 37 30 9 190 60 4 3
 ABOS-LV4-90/37-BK 90 37 32 9 190 60 4 3
 ABOS-LV4-100/47-BK 100 47 38 12 198 58 4 3
 ABOS-LV4-125/52-BK 125 52 52 15 240 75 4 4
 ABOS-LV4-160/70-BK 160 70 64 19 260 75 4 4
Artikelnummer Okrympt Krympt Okrympt Krympt Krympt Krympt Krympt Krympt
1 in, 5 ut D, Min (mm) D, Max (mm) I, Min (mm) I, Max (mm) L (mm) F (mm) Dw (mm) Iw (mm)
 ABOS-LV5-40/19-BK 40 19 13 4 98 25 2.5 2
 ABOS-LV5-55/24-BK 55 24 18 5 155 40 3.2 2.6
 ABOS-LV5-80/33-BK 80 33 26 8 175 53 3 2.8
 ABOS-LV5-100/42-BK 100 42 34 10 190 60 3 3



Specifikationer

ABOS Testmetod Typiskt värde
Temperaturområde IEC 216 -55°C to + 110°C
Minsta krymptemperatur 130°C
Draghållfasthet ASTM D 2671 13 MPa
Draghållfasthet vid åldring 120°C/168 tim ASTM D 2671 10 Mpa
Töjbarhet ASTM D 2671 3
Töjbarhet vid åldring 120°C/168 tim ASTM D 2671 2.5
Vatten absorption ISO 62 0.01
Volymresistens IEC 93 10^13Ω cm
Genomslagshållfasthet IEC 243 15kV/mm

Egenskaper

ABOS-LV2 = 2 utgångar (byxben)
ABOS-LV3 = 3 utgångar (byxben)
ABOS-LV4 = 4 utgångar (byxben)
ABOS-LV5 = 5 utgångar (byxben)

Tvärbunden polyolefin
Finns med upp till 5 utgångar (byxben)
Utmärkta tätningsegenskaper
Idealisk för lågspänningsapplikationer
UV-beständig
Möter: RoHS

Tillämpning:
Arbetstemperatur: -55 °C till +110 °C • Minsta krymptemperatur: +110 °C
Minsta temperatur för fullständig krympning: +130 °C
Longitudinell förändring: 0 ± 10 % max.
